Rozvody vody v BD a riziko kontaminácie legionellou pneumophilou

Bývanie v bytových domoch nám prináša určitý komfort, no zároveň so sebou nesie technické výzvy, ktoré priamo ovplyvňujú naše zdravie. Jednou z najdiskutovanejších tém súčasnosti v oblasti  technického zariadenia budov je výskyt baktérie Legionella pneumophila.

Táto mikroskopická hrozba, prirodzene sa vyskytujúca vo vodnom prostredí, nachádza v rozľahlých a často zastaraných rozvodoch teplej vody ideálne podmienky na svoj život a nekontrolované množenie.Problém šírenia Legionelly nie je len otázkou estetiky alebo kvality vody; ide o vážne epidemiologické riziko. Baktéria spôsobuje tzv. legionársku chorobu – ťažký zápal pľúc, ktorý môže byť pre citlivejšie skupiny obyvateľstva fatálny. V prostredí bytových domov sa kritickými bodmi stávajú najmä:

• Slepé ramená potrubí, kde voda stagnuje.
• Nedostatočná teplota v cirkulačnom obvode (pod 50 °C).
• Biofilmy a usadeniny, ktoré slúžia ako živná pôda a úkryt pred dezinfekciou.

Cieľom tohto článku je objasniť mechanizmy šírenia tejto baktérie v bytovej výstavbe, identifikovať najväčšie rizikové faktory a predstaviť efektívne možnosti prevencie – od technologických úprav až po správne návyky samotných užívateľov bytov. Pochopenie toho, ako Legionella „funguje“, je totiž prvým krokom k bezpečnejšiemu domovu.

Fenomén oteplenej studenej vody

Menej často sa vyskytuje Fenomén „oteplenej“ studenej vody. Väčšina preventívnych opatrení sa sústreďuje na ohrievače a rozvody teplej vody. Avšak v typickom bytovom dome – existuje? skryté riziko priamo v jadre budovy v inštalačnej šachte alebo v byte? Tu je možnosť, že dôjde k nebezpečnému fyzikálnemu javu, kedy potrubie so studenou vodou preberá teplo z okolitého prostredia. Ak izolácia potrubí nie je stopercentná alebo vekom degradovala, dochádza ku sálaniu tepla z potrubí teplej vody na potrubie studenej vody. Alebo sa ohreje vplyvom prostredia, v ktorom sa nachádza, čo môže byť aj priestor od stupačky ku výtokom. V podstate to je kritický bod – vodorovné rozvody v bytoch.

• Kritická teplota: Studená voda by mala mať ideálne pod 20 °C. Pri nedostatočnom odbere vody (napr. v noci alebo počas dovoleniek) sa voda dokáže vplyvom okolia ohriať na vyššiu teplotu.
• Zóna rastu: Práve teplota nad 20 °C je pre Legionellu spúšťačom aktívneho množenia. Ak sa studená voda ohreje na izbovú teplotu, stáva sa z nej ideálne médium pre rast baktérií, ktoré by v nej inak zostali v neaktívnom stave.

Užívatelia bytov sú zvyknutí, že riziková je teplá voda, a preto pri studenej vode nepredpokladajú žiadne nebezpečenstvo. Ak sa však studená voda prehreje, baktérie sa premnožia priamo v prívodnom potrubí. Zatiaľ čo v hlavných zvislých stúpačkách voda relatívne často cirkuluje vďaka odberom susedov, skutočné nebezpečenstvo číha v bytových odbočkách. Akonáhle voda opustí hlavný prúd stúpačky a vstúpi do rozvodov konkrétneho bytu, jej pohyb závisí výhradne od aktivity daného nájomníka.

Rozvody studenej vody – analýza

Rozvody studenej vody v bytovom dome rozdelíme na stúpacie rozvody a rozvody v bytoch. Cieľom je zistiť a navrhnúť opatrenia, ktoré zabránia šíreniu legionelly pneumophilly k obyvateľom bytového domu. Do analýzy zoberieme najbežnejší prípad, 8 poschodový bytový dom.

Matematický model

Pre výpočet boli použité vzorce s tepelným tokom cez valcovú vrstvu izolácie (tzv. radiálny prestup tepla), čo je pri potrubiach jediný správny postup. Pri výpočte bol použitý vzorec pre lineárny súčiniteľ prestupu tepla (Ф v jednotkách W/mK). Ten zohľadňuje fakt, že vonkajšia plocha izolácie je väčšia ako vnútorná plocha (plocha, ktorou teplo „vystupuje“, sa s hrúbkou izolácie zväčšuje).

Tu je rekapitulácia logiky výpočtu:

Vzorec pre lineárny súčiniteľ ψ

Použitý je logaritmický pomer priemerov:

• d: vonkajší priemer rúry (42,4 mm)
• D: vonkajší priemer izolácie (42,4 + 9 + 9 = 60,4 mm)
• λ: tepelná vodivosť izolácie (0,040 W/mK)

Vo výpočte bol zohľadnený len tepelný odpor samotnej izolácie. V reálnej šachte by k celkovému odporu prispel ešte odpor pri prestupe tepla z povrchu izolácie do vzduchu hs, čo by čas ohrevu predĺžilo o ďalších cca 10 – 15 %. Avšak v úzkej šachte 900 \300 mm, kde vzduch takmer stojí, je tento vplyv minimálny.

8 poschodový bytový dom – dynamika ohrevu po výške budovy

Keďže teplo nemôže unikať nahor „komínom“, hromadí sa v každom segmente šachty (výška 2,8 m) samostatne. Únik tepla z rozvodov teplej vody zostáva v malom objeme 0,75 m³ na každom poschodí. Bez prúdenia vzduchu teplota v tejto uzavretej bunke stúpa, až kým sa nevyrovná s tepelným odporom stien šachty smerom do bytu. To znamená, že studená voda je v každom jednom podlaží vystavená konštantnému tepelnému sálaniu. V osemposchodovom dome je hlavným rozdielom medzi poschodiami počet „preplachov“ stúpačky:

Prízemie až 2. poschodie: Cez túto časť stúpačky preteká voda takmer neustále, pretože zásobuje všetkých 8 poschodí nad sebou. Aj keď sa voda v stúpačke za hodinu ohreje o 13 °C, každých pár minút ju niekto nahradí čerstvou studenou vodou z prívodu. Riziko v samotnej stúpačke je tu minimálne.

7 a 8. poschodie: Tu je objem vody v stúpačke závislý len od odberu v posledných dvoch bytoch. Ak sú títo obyvatelia v práci, voda v horných 6 metroch stúpačky stojí celých 9 hodín v prostredí s teplotou 35 °C, čo má za následok že horná časť stúpačky sa stáva inkubátorom, pretože frekvencia jej preplachu je nízka. 8. poschodie vychádza z hľadiska bilancie oveľa lepšie ako 7. poschodie a poschodia pod ním. Hlavným vplyvom je poloha pod strechou, kde v zimnom období vstupuje do priestoru odvetranie kanalizácie ochladzované exteriérom, a samotnou polohou pod strechou. Opačný jav nastane v lete, kde 8. poschodie je doslova najhorší priestor s vysokou teplotou v šachte.

Ako by sa tento nepriaznivý vplyv teplej vody mohol vylepšiť geometriou umiestnenia rozvodov v šachte? Prvotný návrh je v usporiadaní potrubí v inštalačnej šachte. To však predpokladá aj zmenu napojení odbočiek studenej a teplej vody do bytu, čo je hlavný problém pri rekonštrukciách. Tie zahŕňajú iba stúpacie rozvody s napojením na pôvodný bod napojenia do bytu. Je potrebné presunúť body napojení, zmeniť bytové rozvody a usporiadať potrubia tak, aby sa dali ľahko vymieňať potrebné armatúry. To však nespadá do podmienok pre štátnu dotáciu. Preto sa rekonštrukcie zdravotechniky vôbec nezaoberajú prestavaním bytového jadra na bezpečnejšiu úroveň.

Vhodná konfigurácia rozvodov zohľadní minimalizovanie vplyvu teplej vody v uzavretom priestore. Predpokladáme nasledovné nové usporiadanie rozvodov v šachte: Teplá voda a cirkulácia v jednom rohu šachty, vzdialené 15 cm od seba, potom kanalizácia vzdialená 15 cm od cirkulácie a z druhej strany 15 cm studená voda spolu so vzduchotechnikou.

Čo spôsobí nové usporiadanie zvislých rozvodov?

• VZT potrubie, v ktorom prúdi vzduch z interiéru, má povrchovú teplotu okolo 22 – 24 °C. Tým, že je SV pred ním, je z jednej strany chránená pred sálaním zo stien šachty, ktoré by inak mohli byť vyhriate od susedných rozvodov TÚV.
• Zväčšenie „tepelnej zotrvačnosti“: Vzduch uväznený v úzkom priestore medzi SV a VZT sa neprehrieva tak rýchlo ako voľný vzduch v strede šachty.
• Ochrana stúpačky: Toto riešenie výborne chráni zvislú stúpačku studenej vody, čím zabezpečuje, že do bytových odbočiek vstupuje voda s teplotou blízkou nominálnym 12 – 15 °C.

Fyzikálny dopad na stojatú vodu v stupačke

Vďaka tomu, že SV je v „chladnej zóne“ (vplyv VZT a vzdialenosť 40 cm od TV), teplota vzduchu v tomto rohu pravdepodobne nepresiahne 26 °C, aj keď pri teplej vode bude 35 °C.

Varianta navýšenia tepelnej izolácie na rozvodoch studenej vody:

• Výpočet pre studenú vodu DN 32 s izoláciou 32 mm
• Vstupné dáta: T_= 12° až 25°C    ∆T = 13K,  Tokolia = 26°C.
• Nový lineárny súčiniteľ ψ
• Stredný rozdiel teplôt je 26 – 18,5 = 7,5K

D = 42,4 + (2.32) = 106,4mm

Lineárny súčiniteľ

ψ =0,273 W/mKФ

Tepelný tok Ф = 0,273 W/m

Čas ohrevu ($t$):

Potrebné teplo Q = 46 189 J (stále rovnaké pre 1 meter potrubia).

t =46 189/2,05 = 22 531 sekúnd = 6,25 hodiny

Porovnanie scenárov pre zoradenie polohy potrubí

Záver:

Toto usporiadanie však nevylepší situáciu horných podlaží. V podstate bezpečné z hľadiska prietoku studenej vody sa javia prvé dve – tri podlažia, kde sa predpokladá, že niekto vo vyšších podlažiach použije studenú vodu. Čo by sme mohli, alebo mali urobiť pre bezpečnosť celého objektu?

Pre horných 5 podlaží nestačí len pasívne čakať na odber. Riešením je systémová separácia:

1. Izolovať studenú vodu rovnako hrubou vrstvou ako teplú (min. 20 mm).
2. Využiť kanalizáciu ako deliaci štít, respektíve fyzicky rozdeliť šachtu.

Týmto spôsobom premeníme ‚tepelnú pascu‘ na bezpečný rozvod.“

Spôsob, ako dosiahnuť pohyb studenej vody všetkých podlažiach:

Automatický hygienický preplach (Technické riešenie)

• Návrh: Na koniec stúpačky (na 8. NP) sa nainštaluje malý elektromagnetický ventil s teplotným snímačom.
• Funkcia: Ak teplota vody v stúpačke stúpne nad 25 °C, ventil sa otvorí a vypustí cca 5-7,5 litrov vody priamo do kanalizácie (všetky poschodia).
• Výsledok: Celá stúpačka od 1. po 8. poschodie sa v priebehu minúty ochladí. Je to oveľa lacnejšie a ekologickejšie než riešiť následnú kontamináciu v celom objeme domu.

Ak nechceme zasahovať do hydrodynamiky (prietoku), musíme maximalizovať tepelný odpor:

• Izolácia 20 – 32 mm: Pri DN 20 na 7. poschodí je to absolútna nevyhnutnosť.
• Fyzické oddelenie šachty: Vloženie izolačnej dosky (prepážky) medzi teplú a studenú časť šachty. To vytvorí v rámci jednej šachty dve teplotné mikroklímy.

V najrizikovejšej zóne (7. a 8. poschodie) sa v celom potrubí nachádza len 0,62 litra vody. Toto množstvo je také zanedbateľné, že v prehriatej šachte nedokáže akumulovať žiadny chlad. Zároveň to však znamená, že na hygienickú sanáciu celého vertikálneho rozvodu od suterénu až po strechu postačuje odber o objeme necelých 6 litrov. Kľúčom k bezpečnej vode teda nie je objem vypustenej vody, ale frekvencia odberu na najvyššom mieste, tak aby sa voda obnovovala. Aj pri výraznejšej izolácii a ideálnom rozostaupe sa totiž voda v najvyšších podlažiach prehreje na limitných 25°C cca za jednu hodinu. Bez tohoto preplachu je akákoľvek pasívna izolácia len odkladaním problému.

Ekonomický dosah na spotrebu studenej vody

Vypúšťanie studenej vody do kanalizácie bude mať ekonomický dosah. Predpokladáme, že v priebehu jedného roka bude potrebné vypustiť vodu v pracovných dňoch počas 16 hodín a cez víkendy 8 hodín, celková bilancia je cca 30 m3 pri cene 3 eurá = 90 euro. Na jeden byt to predstavuje cenu cca 11,25 euro, teda cca 1 euro na byt. Pri automatizovanom preplachu stúpačky v bytovom dome nepotrebujeme zložité priemyselné systémy. Existujú dve hlavné cesty, ako to technicky vyriešiť priamo v šachte na 8. poschodí.

Špecializované hygienické preplachové stanice (Top riešenie)

Výrobcovia ako Viega, Kemper alebo Geberit vyrábajú kompaktné armatúry určené presne na tento účel.

• Viega Hygiene Station / Kemper KHS: Je to malá skrinka, ktorá sa osadí na koniec stúpačky.
• Funkcia: Obsahuje elektromagnetický ventil, snímač prietoku a (voliteľne) snímač teploty.
• Logika: Nastavíte sa tak, že ak teplota stúpne nad 25 °C, ventil sa otvorí a vypúšťa vodu, kým neklesne na 18 °C. Alebo sa nastaví časový interval (napr. každých 60 minút stagnácie).
• Pripojenie: Vstup je zo stúpačky, výstup ide cez zápachovú uzávierku (sifón) priamo do kanalizačného potrubia v šachte.

Skladačka – ekonomické riešenie

Ak nechcete kupovať hotový systém za stovky eur, projektant môže navrhnúť zostavu z bežných komponentov:

1. Elektromagnetický ventil (DN 15/20): Typ „Normally Closed“ (bez prúdu zatvorený).
2. Príložný alebo ponorný termostat/snímač: Umiestnený na potrubí studenej vody.
3. Riadiaca jednotka (jednoduché relé): Ktorá zopne ventil pri dosiahnutí kritickej teploty.
4. Vypúšťací kus s lievikom: Dôležité je mať prerušený spoj (lievik) nad sifónom, aby v prípade podtlaku v potrubí nenasalo odpadovú vodu do pitnej vody (ochrana podľa EN 1717).

Porovnanie armatúr pre 8-bytovú sekciu

Pre nové bytové domy s nízkym prietokom odporúčame inštaláciu kompaktnej hygienickej stanice s teplotným čidlom. Táto armatúra stráži nielen čas stagnácie, ale primárne teplotu. V momente, keď teplo zo šachty prehreje vodu v DN 20 na 25 °C, stanica odpustí presne vypočítaný objem 6 litrov. Investícia do tejto armatúry sa v 8-bytovej sekcii vráti už v prvom roku tým, že eliminuje potrebu nákladnej chémie a laboratórnych rozborov.“

Dôležitý detail: Kam s tou vodou?

Keďže stúpačka je v šachte, kde máte aj kanalizáciu, odvod vody z preplachu je jednoduchý. Stačí na odvetracie potrubie kanalizácie osadiť odbočku so špeciálnym sifónom pre odkvapkávanie kondenzátu alebo poistných ventilov.

Udržateľný manažment vody

Odpadovú vodu môžeme premeniť na úžitkovú vodu pre komunitnú záhradu, alebo pre umývanie chodieb. Aby sa voda z nádrže dala efektívne využiť na upratovanie, v technickej miestnosti (kde bude nádrž cca 2,5 m3) pribudne klasický výtokový ventil, napojenie na malé čerpadlo (automat), ktoré vodu z nádrže vytlačí a označenies jasným štítkom „Úžitková voda – nepitná!“, aby nedošlo k zámene. Zároveň musí byť nádrž prepojená s bezpečnostným prepadom do najbližšej kanalizácie. Nádrž slúži ako vyrovnávací zásobník, kde pretečie postupne počas roka celé množstvo vody vypustenej zo stupačiek studenej vody.

Ekonomický prínos: Upratovacia služba alebo samospráva obyvateľov už nebude používať pitnú vodu z bytov alebo spoločných priestorov napojených na hlavný rozvod.

Bilancia využitia vody (Ročný odhad)

Pri 8-poschodovom dome s troma stupačkami vznikne objem 90 m³ z preplachov. Pre bytové domy s viacerými stúpačkami v jednej sekcii navrhujem systém horného prepojenia (hygienický mostík). Toto riešenie umožňuje sanáciu celého objektu pomocou jediného riadeného odberu na najvyššom podlaží, prepojenie sa realizuje v najvyššom možnom bode (napr. pod stropom 8. NP alebo v nevykurovanom podkroví/strojovni), aby sa zabezpečilo, že sa pri preplachu pohne voda v každom centimetri všetkých troch vertikál.  Takéto množstvo už predstavuje reálny zdroj úžitkovej vody, ktorý dokáže plne pokryť údržbu zelene a upratovanie.

Závlaha predzáhradky 150 m²

V našich klimatických podmienkach potrebuje trávnik a okrasná zeleň v lete cca 20 – 30 litrov na m² týždenne.

Výpočet: 150m^2 x25 litrov x 20  týždňov (sezóna) = 75 000 litrov.

Záver: Na kvalitnú, sýtozelenú záhradu spotrebujete 75 m³ ročne.

Upratovanie chodieb a schodiska 400 m²

Pri mokrom čistení sa počíta cca 0,1 litra vody na m² plochy.

Výpočet: 400m2 x  0,1  l = 40 litrov na jeden cyklus upratovania.

Frekvencia: Ak sa upratuje 2x týždenne 40 x 104 upratovaní/rok =  4 160 litrov

Záver: Na dokonalú čistotu chodieb spotrebujeme cca 4,2 m³ ročne.

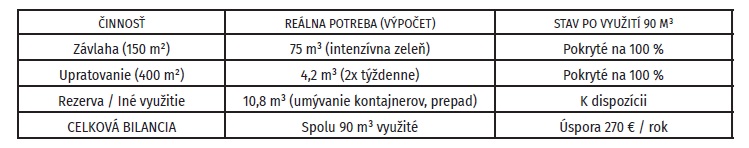

Tabuľka bilancie spotreby vody (90 m³ ročne)

Záver – synergia hygieny a údržby

Navrhovaný systém zberu vody z hygienických preplachov odstraňuje psychologickú bariéru ‚vypúšťania peňazí do kanála‘. Voda, ktorá splnila svoju termodynamickú úlohu (ochladila stúpačku), nájde svoje uplatnenie pri údržbe domu. 90 000 litrov vody ročne postačuje na kompletné upratovanie všetkých spoločných priestorov a intenzívnu letnú závlahu pred domom. Bytový dom sa tak stáva v oblasti spotreby vody čiastočne autonómnym.

Finálne technické zhrnutie:

1. Stúpačka: DN 20 (7.-8. NP), izolácia 20 mm, odstup 40 cm od TÚV, blízkosť VZT.
2. Preplach: Automatická armatúra na 8. NP (pri 25 °C alebo intervalovo).
3. Zvod: Samostatné potrubie zo šachty do suterénu.
4. Akumulácia: Nádrž 2,5 m³ v suteréne s bezpečnostným prepadom.
5. Distribúcia: Malé čerpadlo + ventil na hadicu (záhrada) + ventil na vedro (upratovanie).

Čo to znamená pre obyvateľov?

Pre obyvateľov to nie je len o zdraví (Legionella), ale aj o spoločenskom statuse domu. Takéto riešenie zvyšuje hodnotu bytov, pretože dom deklaruje moderný prístup k ekológii (tzv. Blue-Green Infrastructure).

Z výpočtov vyplýva, že podceňovanie izolácie studenej vody v spoločných šachtách je technologickou chybou s priamym dopadom na hygienu vody. Zatiaľ čo norma rieši izoláciu teplej vody kvôli energetickým stratám, izolácia studenej vody, aspoň v hrúbke 20 mm, by mala byť štandardom kvôli ochrane pred biologickou kontamináciou. Bez dostatočnej tepelnej bariéry sa totiž aj vodorovné odbočky v bytoch stávajú inkubátormi už po jednej hodine stagnácie.“

Pri hľadaní ekonomickej rovnováhy medzi hygienou a nákladmi nesmieme urobiť chybu v predimenzovaní technológie. Budovanie spätných rozvodov pre splachovanie WC v bytoch je pri objeme 90 m³ ročne neekonomické. Kľúčom je nízkoprahové využitie, akumulácia vody z preplachov v jednoduchej nádrži v suteréne určená výhradne na údržbu zelene a upratovanie spoločných priestorov mení technologickú nutnosť na bezplatný benefit. Investícia v ráde stoviek eur sa vráti do dvoch rokov, pričom hlavný cieľ – voda pod 25 °C v každom výtoku – zostáva splnený bez chemických prísad.“

doc. Ing. Danica Košičanová, PhD., Stavebná fakulta TUKE Košice
