Výmena tepelných prípojok k bytovým domom priniesla výraznú úsporu

V priebehu rokov od 2022 sa postupne rekonštruovali prípojky pre bytové domy v meste Kraslice v Českej republike. Výmena starých rozvodov bola nutná, keďže boli nahlasované časté poruchy dodávok tepla a teplej vody. Nové predizolované potrubia NRG FibreFlex boli aplikované, aby sa zabezpečilo požadované dodanie tepla a teplej vody do objektov. Staré potrubia bolo nutné vymeniť za nové, aby sa zamedzili úniky a havárie, ktoré boli nutné opravovať.

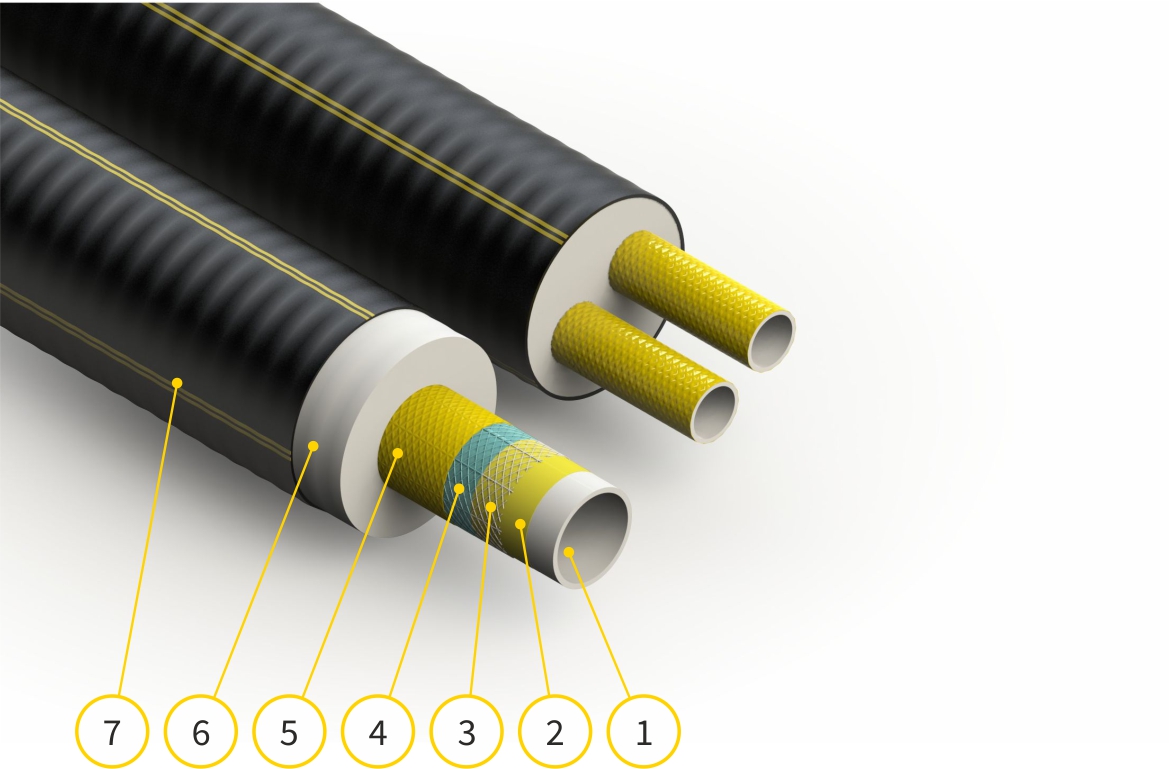

1 – PE-Xa médiová rúrka

2 – vysokoteplotne odolná adhezívna vrstva

3 – sieťka z aramidového vlákna

4 – vysokoteplotne odolná adhezívna

vrstva s kyslíkovou bariérou

5 – ochranná vrstva rúrky pre médium

6 – polyuretánová izolácia

7 – LLD-PE plášť

Obr. 1 Skladba potrubia NRG FibreFlex

Predizolované potrubia NRG FibreFlex majú nízke tepelné straty a sú určené pre rozvody ústredného vykurovania a rozvody teplej vody. Inovatívna rúrka pre médium PE-Xa so sieťkou z aramidového vlákna a žltou EVOH kyslíkovou bariérou zvláda zaťaženie až 95 °C a 10 bar. Flexibilné potrubia sa spájajú lisovaním na jeden úkon, bez nutnosti expadnovania rúrky. Výhodou predizolovaných plastových potrubí je ohybnosť a ich rôzne  náviny na požadovanú dĺžku (maximálny návin na kotúči závisí od samotnej dimenzie a veľkosti vonkajšieho plášťa).

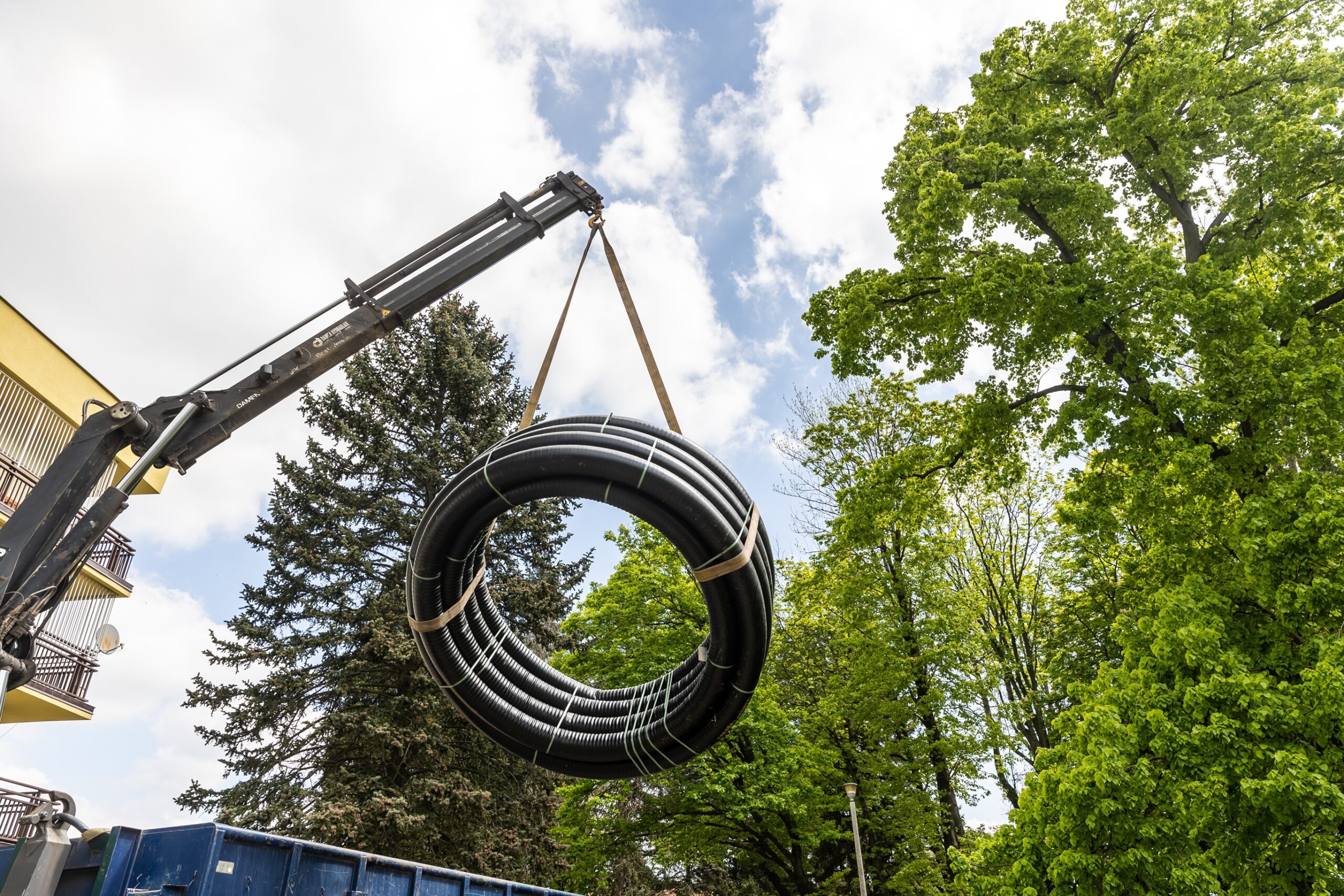

Obr.  2 Flexibilné potrubia v návine

Obr. 3 Rekonštruované prípojky tepelných rozvodov- potrubia NRG FibreFlex

V nasledujúcej časti na Obr. 3 sú znázornené realizované prípojky v meste Kraslice. Prvá časť prípojok sa realizovala v roku 2022 a následne na to sa každý rok sa pokračovalo vo výmene starých potrubných sietí. Predizolované plastové potrubia NRG FibreFlex boli zvolené pre rozvod ústredného vykurovania a rozvody teplej vody a cirkulácie teplej vody.

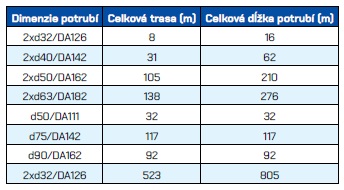

V tabuľke 1 sú zobrazené celkové vymenené dĺžky potrubí v meste Kraslice. Potrubia sú rozdelené na dodané dimenzie v jedno a dvojrúrkovom prevedení v spoločnej izolácii. Celkové dĺžky sú rozdelené na celkovú trasu a celkovú dĺžku potrubí, kde pri zdvojených potrubiach sa dĺžka potrubí ráta dvojnásobne.

Tab. 1 Celkové dĺžky realizovaných prípojok

V nasledujúcej časti (Tab.2) prevádzkovatelia tepelných sietí zaznamenali obdobie výroby  a dodávky tepla pre sieť tepelných rozvodov pred a po rekonštrukcií. Vyznačená zelená časť zobrazuje obdobie po výmene starých potrubí, t. j. nové predizolované potrubia NRG FibreFlex boli vymenené v časti prípojok k objektom.

Tab. 2 Prehľad nameraných údajov pred a po rekonštrukcii prípojok

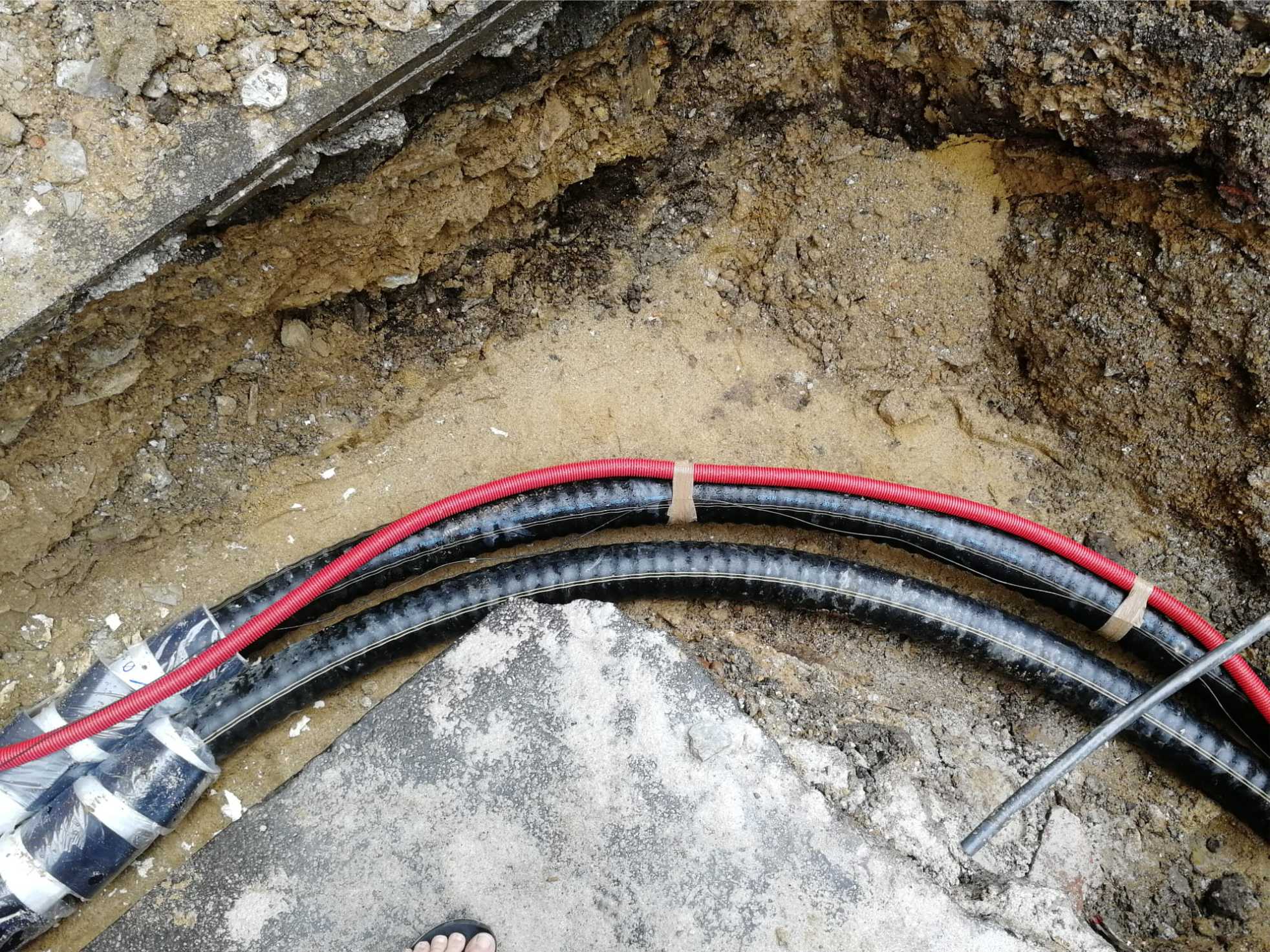

Obr. 5 Ohyb plastových predizolovaných potrubí

Postupná výmena starých potrubí, bola nutná z hľadiska zabezpečenia zefektívnenia prevádzky tepelných sietí. Obyvateľov mesta Kraslíc v tejto časti trápili časté poruchy dodania tepla a teplej vody. Z uvedených údajov vyplýva, že po rekonštrukcií prípojok k bytovým domom sa zvýšila účinnosť tepelných rozvodov o 3 percentuálne body. Priemerne sa strata tepla znížila o 30 %, voči obdobiu pred rekonštrukciou. Aj menšie rekonštrukcie majú zmysel z hľadiska zníženia tepelných strát, ktoré súvisia s úsporou energie na výrobu tepla.

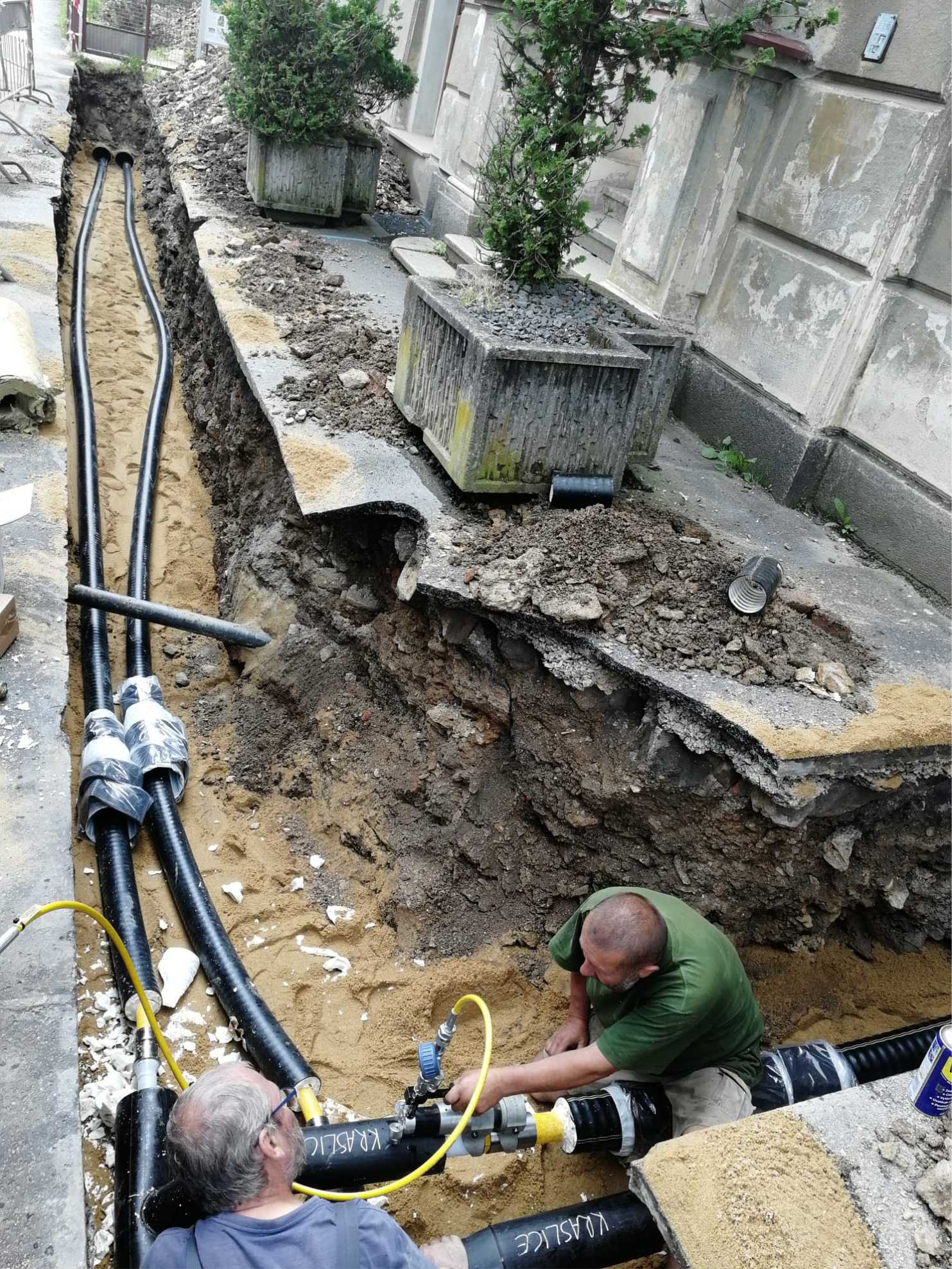

Obr. 4 Fotografia z realizácie prípojky v meste Kraslice

Obr. 6 Realizácia tepelných rozvodov ÚK a TÚV v meste Kraslice
