Použitie skupiny čerpadiel v podlahovom vykurovaní – základné informácie

Prevádzka skupiny čerpadiel so stálou hodnotou – vysvetlenie

Systém funguje na báze zmiešania vykurovacej vody zo zdroja tepla s vratnou vodou z podlahového vykurovania.

Zmiešavacie čerpadlo nasmeruje časť vody (so správnou teplotou pre povrchové vykurovanie) do rozdeľovacieho potrubia zásobujúceho podlahové vykurovanie, a druhú časť (cez regulačný ventil ZR) do vratného potrubia zásobujúceho systém.

Ventily ZR a ZT – na čo slúžia?

Na premiešanie vody v správnom pomere upravte nastavenie regulačného ventilu ZR. Voda privádzaná do systému pred miešaním prechádza cez termostatický ventil ZT, ktorý je ovládaný hlavicou so snímačom tlaku namontovanou na rozdeľovači privádzajúcom vodu do potrubia. Ventil umožňuje nastavenie stálej teploty na ochranu pred prehriatím (ktoré zabraňuje dosiahnutiu vyšších teplôt, ako je nastavená teplota v systéme povrchového vykurovania).

Regulácia teploty podlahového vykurovania – ako funguje?

Výkon povrchového vykurovania sa riadi termostatickými ventilmi umiestnenými na rozdeľovači a ovládanými elektrickými pohonmi pripojenými k izbovým termostatom.

Obtok (by-pass s regulačným ventilom) zabudovaný v systéme chráni čerpadlo v prípade, že sa všetky ventily na rozvodnom potrubí uzatvoria a zablokujú všetky potrubia naraz (napr. v prípade súčasného uzatvorenia všetkých pohonov na ventiloch rozdeľovacieho termostatu).

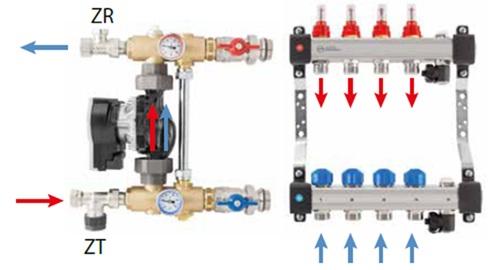

Rozdeľovač so zmiešavacím systémom USFP – smery prúdenia

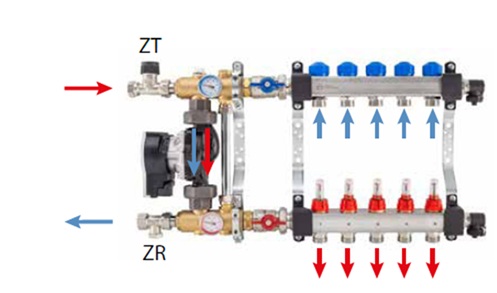

Rozdeľovač so zmiešavacím systémom USFP – smery prúdenia

Skupina čerpadiel a zdroj tepla

Tieto systémy nefungujú vhodne s nízkoteplotnými zdrojmi tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá. Požadovaná minimálna prívodná teplota systému (na zabezpečenie správnej teploty zmiešanej vody) je 60 °C. Preto pri zariadeniach fungujúcich na báze nízkoteplotných zdrojov tepla odporúčame používať zmiešavacie systémy založené na trojcestných termostatických ventiloch.

Skupiny čerpadiel so stálou hodnotou a rozdeľovače radu USFP a USVP s integrovaným zmiešavacím systémom umožňujú prevádzku systémov povrchového vykurovania s až 10-timi okruhmi (s tepelným zaťažením až do 15 kW).

Prevádzka skupiny čerpadiel s trojcestným termostatickým ventilom

Systém je napájaný teplou vodou z vodovodného systému, ktorá prichádza cez trojcestný termostatický ventil, a vodou vracajúcou sa z potrubia podlahového vykurovania (cez vratný rozdeľovač), vďaka ktorému nastáva zmiešanie, ktoré znižuje teplotu vody privádzanej do rozdeľovača (a následne odvádzanej do potrubia podlahového vykurovania). Cirkulácia vody v systéme povrchového vykurovania je zabezpečená prevádzkou zabudovaného čerpadla. Voda sa vracia do systému cez spätnú prípojku.

Ako je možné nastaviť teplotu podlahového vykurovania v systéme s trojcestným ventilom?

Správnu teplotu média po zmiešaní je možné dosiahnuť zmenou nastavenia trojcestného termostatického ventilu.

V prípade, že je na všetkých okruhoch podlahového vykurovania nainštalovaný elektrický pohon, automatická riadiaca jednotka musí byť vybavená modulom, ktorý vypne čerpadlo, keď sú všetky okruhy uzavreté. Prípadne môže byť okruh rozdeľovača ponechaný aj bez automatickej regulácie. Tým sa zabráni tomu, aby čerpadlo načerpalo vodu do uzavretého systému.

Skupina čerpadiel s trojcestným termostatickým ventilom USFT

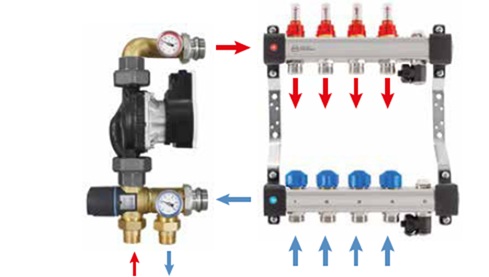

Skupina čerpadiel s trojcestným termostatickým ventilom – správne pripojenie

Je potrebné dbať na to, aby bola jednotka správne pripojená k ostatným častiam systému. Zmiešavací ventil musí byť pripojený na prívodné potrubie, a vratná prípojka musí byť pripojená na vratné potrubie. V prípade zložitých systémov môže byť potrebný ďalší škrtiaci ventil, ktorý je potrebné umiestniť na vstupe do skupiny čerpadiel.

Nastavenie termostatického zmiešavacieho ventilu – tabuľka

Pokiaľ chcete nastaviť požadovanú teplotu po zmiešaní, odstráňte plastový ochranný kryt trojcestného ventilu (upevnite zacvaknutím) a vyberte príslušné nastavenie ventilu:

Hodnoty teploty sú uvedené s presnosťou ± 2 °C.

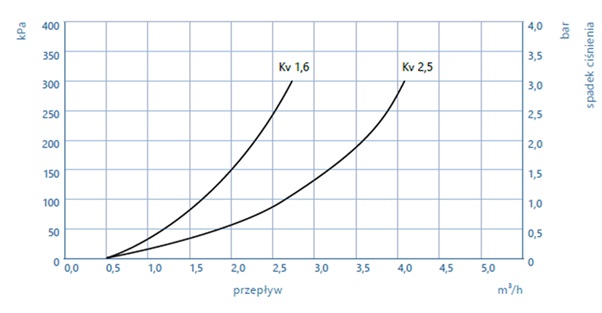

Hydraulické vlastnosti ventilu sú znázornené na nasledujúcom obrázku:

Skupiny čerpadiel tohto typu sú vybavené dvoma rôznymi trojcestnými termostatickými ventilmi (s výkonom 1,6 a 2,5 kV):

• Skupiny čerpadiel s trojcestným termostatickým regulačným ventilom s výkonom Kv = 1,6 sú vhodné pre použitie s menšími systémami (so 6 vykurovacími okruhmi a s tepelným zaťažením až do 7,5 kW).
• Skupiny čerpadiel s trojcestným termostatickým regulačným ventilom s výkonom Kv = 2,5 sú vhodné pre použitie s väčšími systémami (s 12 vykurovacími okruhmi a s tepelným zaťažením až do 15 kW).

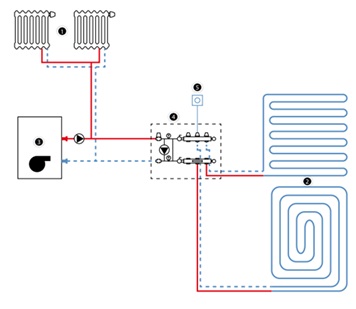

Lokálny zmiešavací systém

• Vysokoteplotné vykurovanie
• Povrchové vykurovanie
• Zdroj tepla
• Zmiešavací systém KAN-therm a regulačný ventil s čerpadlom, kapilárou a termostatickou hlavicou vybavenou snímačom tlaku.
• Izbové termostaty.

Lokálny zmiešavací systém
