Podbíjanie šikmých striech pomocou Austrotherm Uniplatne a riešenie pre plochú strechu Austrotherm atikový prvok

Tak, ako iné stavebné materiály, aj tie, ktoré sú určené na tepelnú izoláciu plochých striech, podliehajú trendom doby. V popredí sú riešenia, ktoré popri sofistikovanom technologickom základe, ako nevyhnutnom predpoklade pre účinnosť samotného materiálu poskytujú celú škálu ďalších výhod. Svojim najširším portfóliom polystyrénových výrobkov prináša spoločnosť Austrotherm na trh komplexné riešenia tepelnej izolácie a odvodnenia plochej strechy.

Rovnako praktické riešenia ponúka aj pri šikmých strechách – Austrotherm Uniplatňa umožňuje jednoduché a rýchle podbitie, pri ktorom v porovnaní s tradičnými postupmi odpadá viacero krokov.

1. Austrotherm plochá strecha

Pri realizácii novostavieb alebo rekonštrukcií plochých striech je jednou z kľúčových otázok správne riešenie tepelnej izolácie. Kvalitná izolácia znižuje tepelné straty, zvyšuje energetickú efektívnosť budovy a predlžuje životnosť celej strešnej konštrukcie.
Medzi najčastejšie používané materiály pri realizácii zateplenia plochých striech patria jednoznačne expandovaný (EPS) a extrudovaný (XPS) polystyrén.

EPS a GrEPS
• Expandovaný polystyrén (EPS) patrí medzi najrozšírenejšie materiály pre zateplenie plochých striech.
• Grafitový EPS (GrEPS) má vďaka prímesi grafitu nižšiu tepelnú vodivosť, čo umožňuje dosiahnuť rovnaký tepelný odpor pri menšej hrúbke izolácie.

XPS riešenie pre zvýšené nároky
• Pri požiadavke na zvýšené zaťaženie alebo pri potrebe použiť nenasiakavý materiál je vhodným riešením extrudovaný polystyrén (XPS).

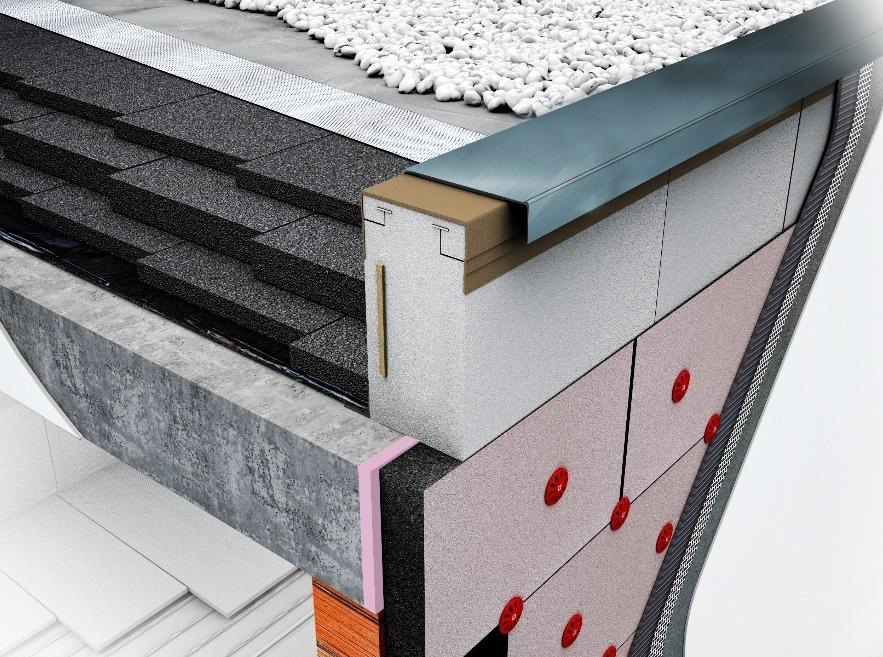

Obr. 1 Tepelnoizolačná obálka okolo nosnej konštrukcie

1.1. Odvodnenie plochej strechy

Zateplenie plochej strechy od Austrothermu zahŕňa okrem rovných dosiek EPS aj spádové tepelnoizolačné dosky, ako aj na mieru rezané úžľabné a nárožné spádované dosky, pre dokonalú tepelnú izoláciu plochej strechy a jej odvodnenie.
Všetky dané prvky sú k dispozícii z bieleho EPS, ako aj zo sivého EPS, ktorý má až o 20% lepšie tepelnoizolačné vlastnosti.

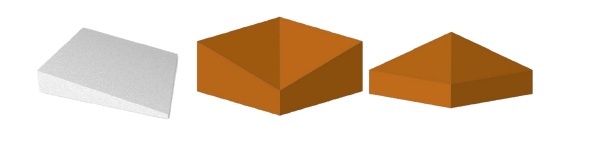

Obr. 2 Jednosmerná spádová doska, úžľabné a nárožné spádové dosky

Spoločnosť Austrotherm ponúka svojim zákazníkom službu vypracovania detailného kladačského plánu plochej strechy doplneného o 3D vizualizáciu. Táto služba prináša maximálnu prehľadnosť a istotu, pretože presne určuje polohu jednotlivých dosiek a špeciálnych prvkov, čo umožňuje vizuálnu kontrolu riešenia ešte pred samotnou realizáciou.
Každá doska aj atikový prvok sú v pláne prehľadne vyznačené, vďaka čomu je orientácia priamo na stavbe veľmi jednoduchá a znižuje riziko nesprávnej aplikácie.
Výsledkom je efektívnejšia práca, kratší čas realizácie a minimalizácia odpadu.

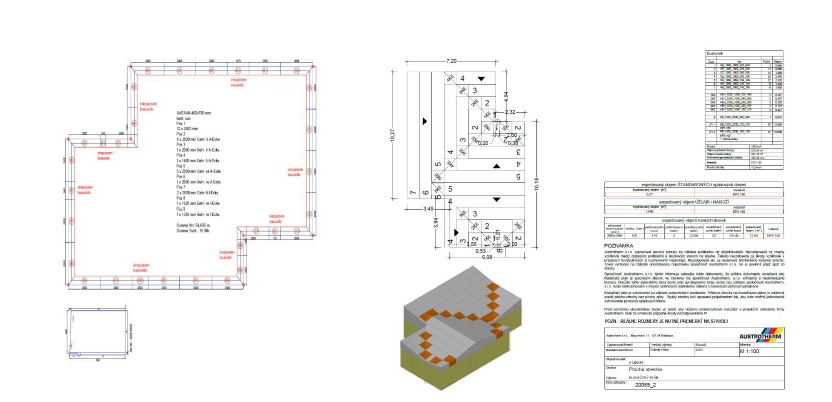

Obr. 3 Prehľadný plán ukladania atikových prvkov, rovných a spádových tepelnoizolačných dosiek EPS na plochej streche

2. Austrotherm Atikový prvok

Zhotovenie atík býva často časovo náročný krok pri realizácii plochých striech. Z hľadiska trvania prác je žiaduce, aby bola plochá strecha zrealizovaná čo najrýchlejšie, aby čo najskôr začala plniť svoju hlavnú úlohu, ktorou je popri zateplení aj odvod dažďovej vody. Spoločnosť Austrotherm ponúka jedinečný stavebný výrobok na zhotovenie staticky nenamáhaných atík – Austrotherm Atikový prvok.

Atikový prvok je prefabrikovaný výrobok pozostávajúci z jadra z EPS, ktorý svojimi vlastnosťami zabezpečuje vytvorenie atiky bez tepelných mostov a zabezpečuje kontinuálny priebeh teplôt zatepleným plášťom budovy.

Obr. 4 Austrotherm Atikový prvok

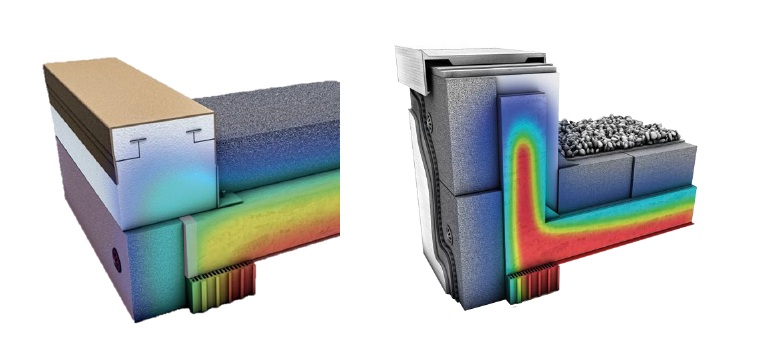

Obr. 5 Porovnanie priebehu teplôt zatepleným obvodovým plášťom pri použití Austrotherm Atikového prvku a štandardným riešením monolitickej železobetónovej atiky

Atikový prvok je na povrchu pokrytý 3 mm vrstvou náteru z kremičitého piesku, integrovaným PVC L profilom na dodatočné mechanické kotvenie a dvoma integrovanými PVC pásovými profilmi na kotvenie oplechovania atiky. Vrchná strana atikového prvku má pripravený 3% spád na odvedenie dažďovej vody na plochu strechy. Povrch z kremičitého piesku chráni polystyrénové jadro pred plameňom pri natavovaní asfaltových hydroizolácií a separuje od fóliových hydroizolácií.

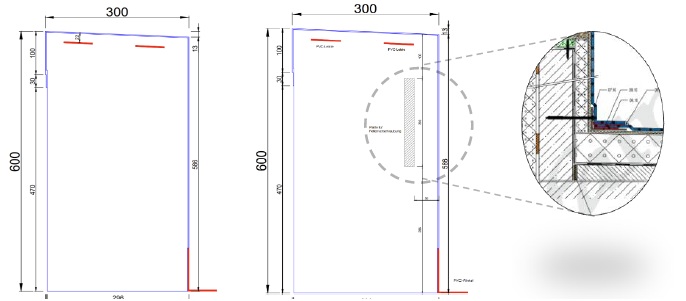

Obr. 6 Vľavo štandardný atikový prvok, vpravo atikový prvok s OSB doskou – rez

V prípade použitia fóliových hydroizolácií, ktoré vyžadujú na zaistenie fólie pred účinkami vnútorných síl uholník, je do atikového prvku integrovaná OSB doska rozmeru 19×200 mm.

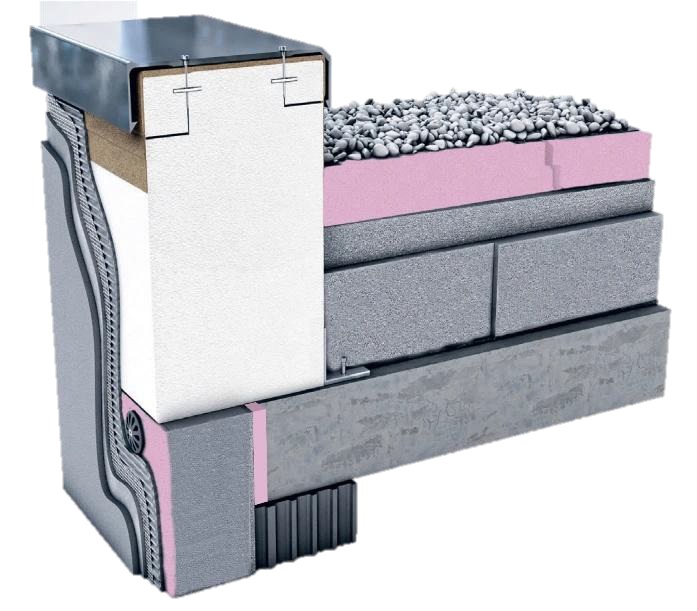

Obr. 7 Realizácia plochej strechy pomocou Austrotherm Atikového prvku

Austrotherm Atikové prvky sa štandardne vyrábajú v rozmeroch 300×400 mm až 500×700 mm a v dĺžke 2000 mm. V prípade požiadaviek zo strany zákazníka je možné tieto rozmery meniť a tvary variovať.

3. Austrotherm Uniplatňa

Austrotherm Uniplatne sú vodotesné, obojstranne povrchovo upravené tepelnoizolačné dosky z extrudovaného polystyrénu Austrotherm XPS, vystužené sklotextilnou mriežkou a pokryté maltou. Sú vhodné na použitie bez ďalších špeciálnych úprav a to v interiéri, ako aj v exteriéri. Vyrábané v praktických rozmeroch 1300×600 mm a 2600×600 mm, dostupné až v 13 hrúbkach dosiek od 4 do 120 mm pre široké použitie v rôznych aplikáciách.

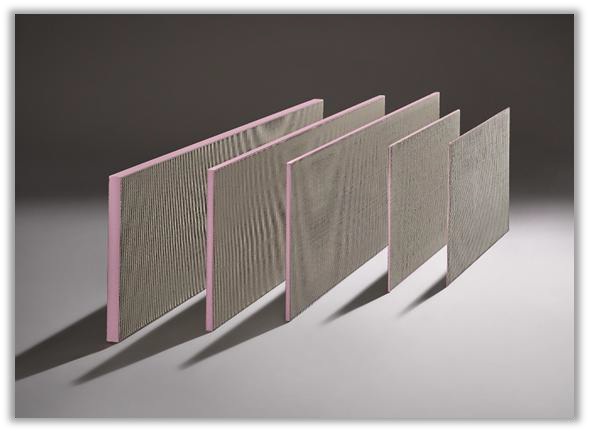

Obr. 8 Austrotherm Uniplatňa

3.1 Podbitie šikmej strechy pomocou Austrotherm Uniplatne

Ako je tomu pri každej stavebnej úprave, aj pri podbití šikmej strechy je dôležitý výber materiálu. Existujú rôzne názory ohľadne materiálov používaných na podbitie strechy. Najčastejšie sa v našich končinách stretávame s dvomi druhmi podbitia – podbitie doskami a omietané podbitie.

S prvou formou, s podbitím doskami sa stretávame väčšinou v prípade vidieckych a rekreačných domov, kde sa najčastejšie používa tatranský profil. Drevo je krásny prírodný materiál, dobre sa s ním pracuje, avšak jeho údržba je náročná.

Omietané podbitie je zväčša využívané v prípade domov, či víl mestkejšieho charakteru. Pri tomto spôsobe podbitia môžeme použiť rôzne podklady, ako napríklad OSB dosku alebo iné plošné stavebné materiály, na ktoré nalepíme lepidlo, zanorenú sieťku, penetráciu a omietku ako finálnu pohľadovú vrstvu. Omietané podbitie je riešenie, ktoré je na mnoho rokov prakticky bezúdržbové. Negatívom však je, že ide o komplikované a časovo náročnejšie riešenie.

V tomto ohľade je možné použiť profesionálne predpripravené tepelnoizolačné dosky Austrotherm Uniplatne, vďaka ktorým sa môže podbitie šikmej strechy realizovať vo veľmi krátkom čase a to kvalitne a efektívne.

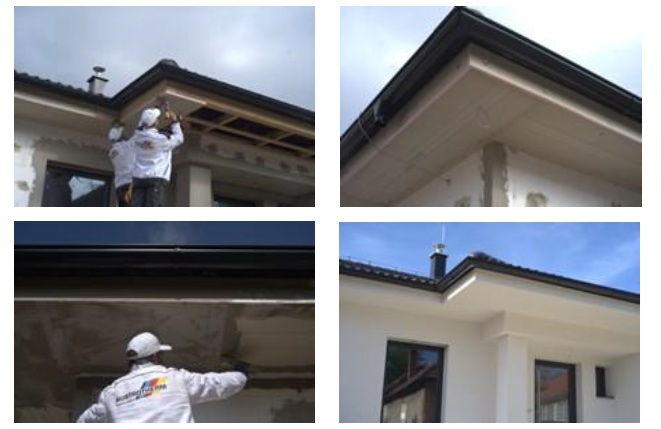

Obr. 9 Realizácia podbitia pomocou Austrotherm Uniplatne

Uniplatňa jednoducho a rýchlo vizuálne zjednotí presah pod strechou. Ide o mimoriadne ľahký a tvarovateľný materiál, vďaka ktorému sa zjednodušujú a urýchľujú stavebné práce. Na úpravu tejto nenasiakavej dosky stačí bežné náradie. Taktiež osadiť svietidlá, zásuvky alebo vytvoriť stavebné otvory v podbití je veľmi jednoduché. Uniplatňa je ihneď pripravená na realizáciu finálnej povrchovej úpravy.

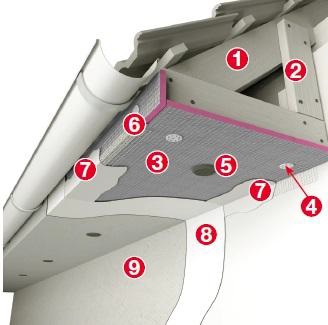

Obr. 10 Postup pri podbíjaní šikmej strechy pomocou Austrotherm UNIPLATNE

1. Strešná drevená krokva
2. Drevená doska s rozmerom 100×20 mm (pomocná konštrukcia)
3. Uniplatňa s rozmerom 30x600x2600 mm
4. Austrotherm UNI – podložka + skrutka do dreva 5×60 mm
5. Odvetrávací otvor
6. Rohová lišta so sklotextilnou mriežkou
7. Presieťkovanie spojov dosiek Uniplatní (výstužná sklotextilná mriežka + lepiaca malta)
8. Penetračný náter pred aplikáciou konečných povrchových úprav
9. Tenkovrstvová silikónová omietka

4. Austrotherm GrEPS Kombi

V praxi sa často opomína zateplenie podlahy v priestore pod strechou. Práve cez túto konštrukciu však dochádza k veľkým tepelným stratám. Pre zateplenie tohto priestoru sú ideálne tepelnoizolačné kombinované dosky Austrotherm GrEPS Kombi, ktoré sa vyrábajú spojením difúzne otvoreného expandovaného penového polystyrénu s prímesou grafitu a 10 mm hrubej sádrovláknitej platne.

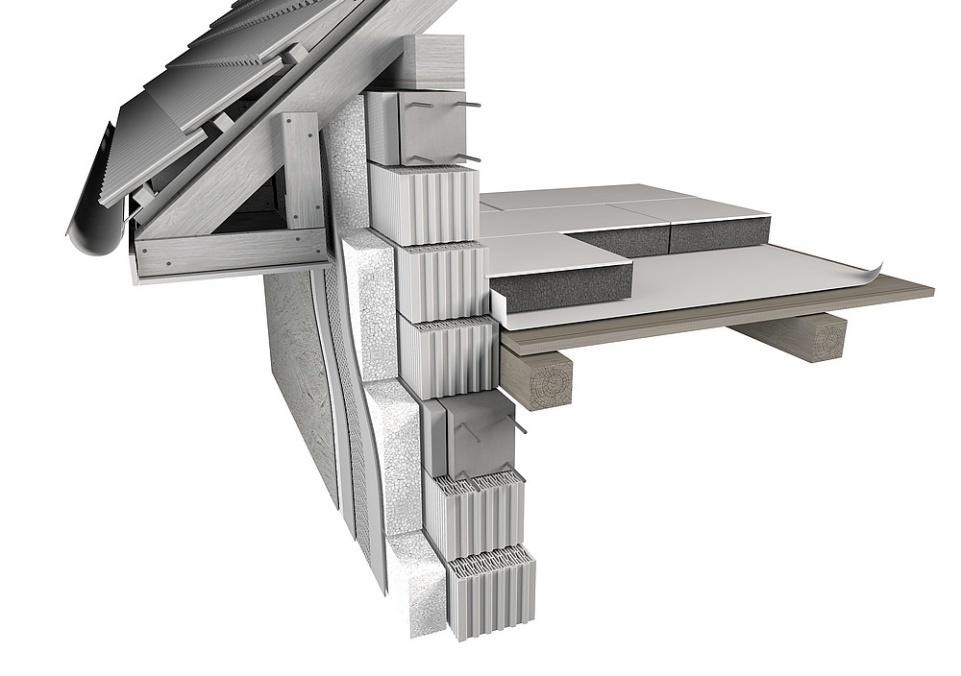

Obr. 11 Austrotherm GrEPS Kombi

Inovatívne spojenie dvoch osvedčených materiálov, ktoré ponúkajú vynikajúce tepelnoizolačné vlastnosti, pevnosť a jednoduchosť pri montáži. Ich použitím zabránite nielen únikom tepla, ale aj získate ihneď pochôdznu povalu. Grafitový EPS vďaka svojej štruktúre a zloženiu výborne odráža teplo, čo zvyšuje jeho izolačný výkon až o 20% v porovnaní s klasickým bielym polystyrénom.

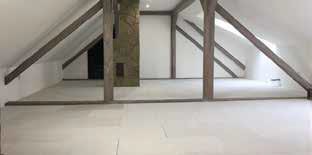

Obr. 12 Austrotherm GrEPS Kombi – realizácia v povalovom priestore (je možné aplikovať rôzne druhy finálnej nášlapnej vrstvy)

5. Záver

Komplexné portfólio spoločnosti Austrotherm dokazuje, že riešenia pre tepelnú izoláciu nie sú len o samotnom materiáli, ale aj o odbornom servise a detailnom prepracovaní každého kroku realizácie. Od plochých striech cez podbitie šikmých striech až po podlahy podkrovia ponúka Austrotherm produkty a služby, ktoré prinášajú istotu, efektivitu a dlhodobú spoľahlivosť.

Martin Šauša, Produktový manažér a technický poradca pre ploché strechy Austrotherm
