Keď sa TZB rieši neskoro: 5 problémov, ktoré sa môžu predražiť už počas výstavby

Technické zariadenia budov (TZB) sa na mnohých stavbách riešia až vtedy, keď sú dispozícia aj nosné konštrukcie hotové. Vykurovanie, chladenie, vzduchotechnika, zdravotechnika či elektroinštalácie sa potom musia prispôsobiť návrhu, ktorý s nimi nepočítal, niekedy až na stavbe. Každé takéto prispôsobenie stojí prácu, materiál aj čas.

Nasledujúcich päť problémov sa dá predvídať a pri každom nájdete, čo s ním urobiť skôr, než sa začne stavať.

1. Rozvody narazia na nosné konštrukcie

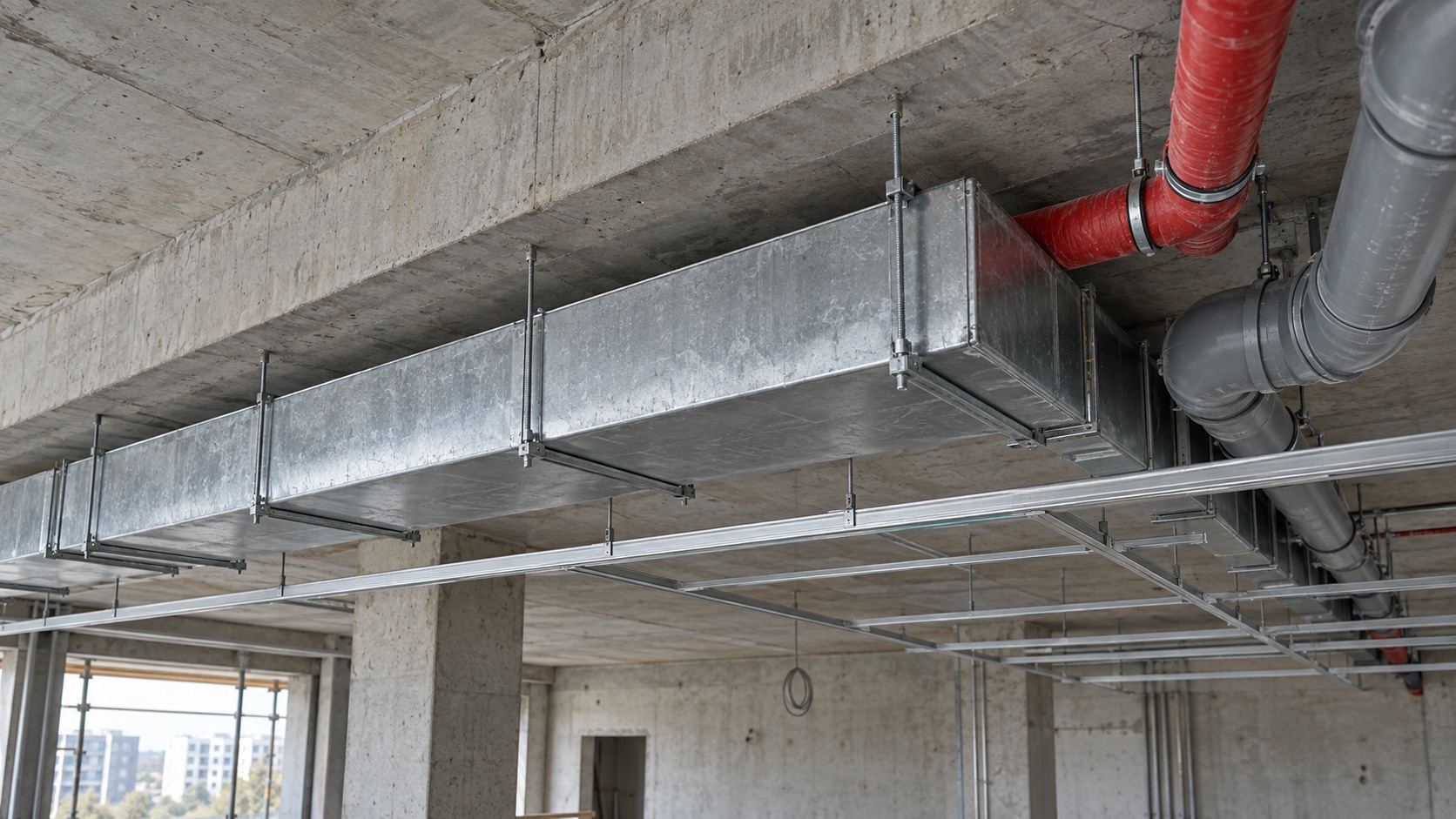

Vzduchotechnické potrubie býva najobjemnejším rozvodom v stavbe a na rozdiel od kábla ho nemožno viesť hocikadiaľ. Potrebuje súvislú trasu s čo najmenším počtom kolien a v rodinnom dome s rekuperáciou vedie často cez chodbu alebo nad kúpeľňou. Ak nikto neoverí, či trasa nekoliduje s prievlakmi a stropnými doskami, na stavbe sa ukáže, že pod prievlakom sa potrubie do plánovanej výšky podhľadu nezmestí. Náhradné riešenia bývajú drahé: nižší podhľad v celej miestnosti, obchádzka s ďalšími kolenami, pri ktorej rastie tlaková strata a s ňou nároky na ventilátor, alebo zásah do nosnej konštrukcie, ktorý musí posúdiť statik.

Čo urobiť: trasy hlavných rozvodov nechajte zosúladiť s nosnými konštrukciami ešte vtedy, keď sa rozhoduje o výške podlaží a polohe prievlakov.

2. Na technológie nezostane miesto

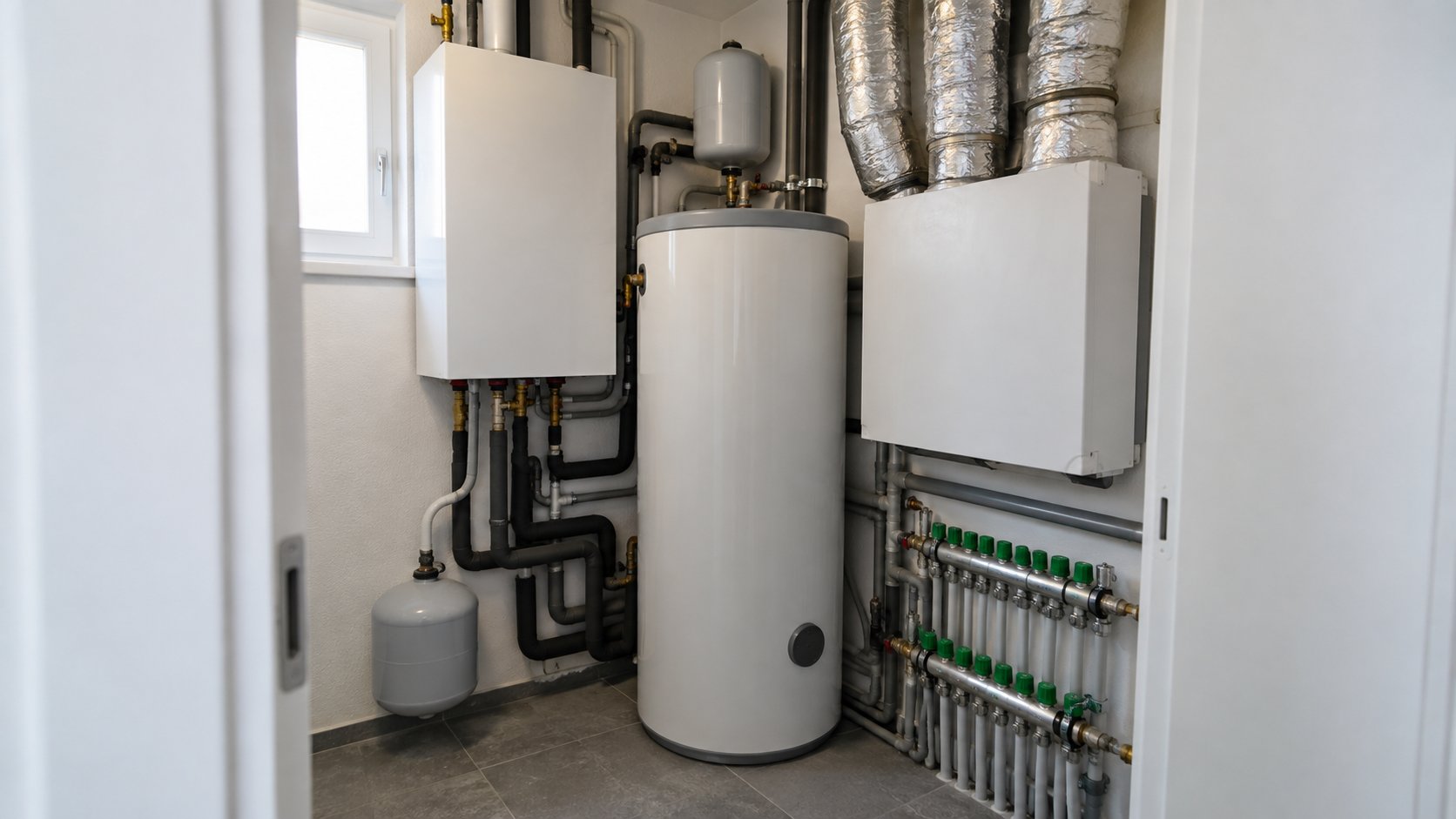

Bez podkladov od projektanta TZB môže architekt technickú miestnosť v štúdii nakresliť len odhadom. Keď sa potom navrhnú tepelné čerpadlo, zásobník teplej vody, rekuperačná jednotka a rozdeľovače, ukáže sa, že sa do miestnosti nezmestia alebo k nim servisný technik nemá prístup. Podobne dopadajú inštalačné šachty: okrem stúpačiek v nich musí byť miesto aj na uzávery a vodomery, ku ktorým sa treba dostať cez revízne dvierka. Vonkajšia jednotka tepelného čerpadla zasa potrebuje voľný priestor na prúdenie vzduchu, kvôli hluku by nemala stáť pod oknom spálne a pri odmrazovaní z nej odteká voda, ktorú treba niekam odviesť.

Čo urobiť: rozmery technickej miestnosti a šácht si vyžiadajte už pri štúdii. Myslite aj na výmenu: zariadenie, ktoré raz doslúži, musí prejsť dverami.

3. Prestupy cez steny a stropy sa robia dodatočne

Každé potrubie a každý kábel, ktoré prechádzajú stenou alebo stropom, potrebujú prestup. Ak prestupy nie sú v projekte, na stavbe sa otvory pre ne dodatočne vŕtajú a vysekávajú. V železobetóne to znamená jadrové vŕtanie, pri ktorom hrozí prerušenie výstuže, a pri otvoroch v nosných konštrukciách opäť posudok statika. V rodinnom dome je typickým príkladom kanalizácia pod základovou doskou: potrubie musí byť uložené a prestupy osadené pred betonážou, inak treba hotovú dosku dodatočne rozrezať.

Čo urobiť: trvajte na tom, aby boli prestupy v železobetónových konštrukciách zakreslené vo výkresoch a vynechané už pri betonáži. Otvor vynechaný v debnení je lacnejší a rýchlejší než dodatočné vŕtanie.

4. Zmeny počas realizácie sa reťazia

Keď sa TZB dotvára za pochodu, jedna zmena ťahá za sebou ďalšie. Posunutý rozvod znamená iný podhľad, ten zasa iné osadenie svietidiel a úpravu elektroinštalácie. Takáto zmena býva pre zhotoviteľa viacprácou a jej cenu nemáte s čím porovnať, lebo zhotoviteľ je už vybraný. K tomu sa pridajú dodatky k zmluve a posunutý harmonogram.

Čo urobiť: projekt TZB majte dopracovaný skôr, než vyberiete zhotoviteľa. Rozpočet potom vychádza z úplného výkazu výmer a ponuky zhotoviteľov porovnáte pri rovnakom rozsahu prác.

5. Koordinácia profesií sa presunie na stavbu

Vykurovanie, vzduchotechniku, chladenie, zdravotechniku a elektroinštalácie často navrhujú rôzni projektanti. Ak nikto neoverí, ako sa ich rozvody stretnú v podhľade chodby alebo v šachte, koordinácia sa odohrá až na stavbe medzi montážnikmi. Kto príde skôr, obsadí najlepšiu trasu a ostatní hľadajú obchádzky. Pritom platí pravidlo: prednosť má gravitačná kanalizácia, ktorá potrebuje spád, po nej veľké vzduchotechnické potrubie a až potom tlakové rozvody a káble, ktorým sa dá smer zmeniť ľahšie.

Čo urobiť: hneď na začiatku určte, kto zodpovedá za koordináciu profesií, a pred odovzdaním projektu si vyžiadajte koordinačné výkresy alebo spoločný 3D model.

Prečo prizvať projektanta TZB už k štúdii

Všetkých päť problémov má spoločnú príčinu: rozhodnutia o priestore padli skôr, než niekto vedel, čo sa doň musí zmestiť. Keď sa projektant TZB zapojí už pri architektonickej štúdii, technická miestnosť, šachty aj výška podhľadov vychádzajú z reálnych rozmerov zariadení a rozvodov.

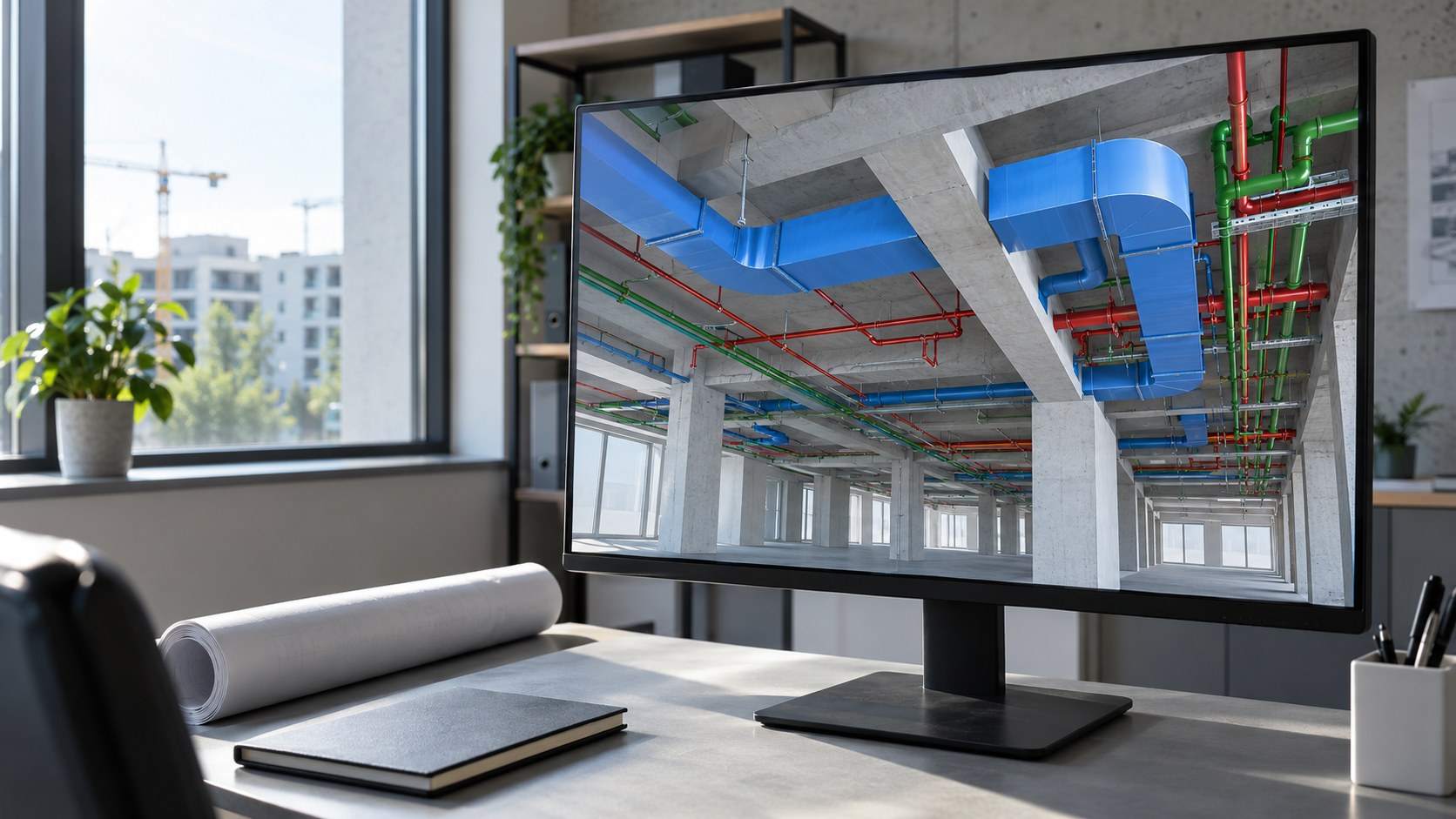

Časť kolízií dnes odhalí BIM model, v ktorom sú architektúra, statika a rozvody TZB v jednom 3D priestore. Softvér nájde miesta, kde sa potrubie stretne s prievlakom alebo s rozvodom inej profesie, a projektanti ich vyriešia ešte v modeli. Na stavbe by tá istá oprava často znamenala prerábanie a čakanie.

Rodinná projekčná kancelária HCAC z Košíc ako projektant TZB navrhuje vykurovanie, chladenie a vzduchotechniku. Pomocou 3D BIM modelovania a koordinácie profesií vie odhaliť kolízie ešte pred samotnou realizáciou.

Už pri zadaní štúdie si ujasnite, kto v tíme zodpovedá za to, aby sa technológie do stavby zmestili. Ak taký človek chýba, doplňte tím skôr, než sa zafixuje výška podlaží a poloha prievlakov.
