Bezdrôtová zónová regulácia vykurovania a zber telemetrických dát vo veľkých budovách

IQRC je profesionálny bezdrôtový systém zónovej regulácie vykurovania a kvality vnútorného prostredia pre väčšie aj stredne veľké budovy. Vďaka bezdrôtovej technológii je určený aj pre staršie budovy. S výdržou batérie v bezdrôtovej termostatickej hlavici 10 – 12 rokov (garancia 7 rokov) sa systém stáva veľmi spoľahlivým a nenáročným na údržbu. Spája presné merania (teplota, CO₂, vlhkosť, poloha ventilov) s automatizovaným riadením a cloudovou analytikou. V praxi to znamená komfort pre používateľov, nižšie účty za energiu, prehľad pre správcu a rýchle odhaľovanie chýb aj na diaľku.

Čo je zónová regulácia a ako funguje

Zónová regulácia rozdeľuje budovu na samostatné zóny (miestnosti, bloky, poschodia), pre ktoré sa nastavujú vlastné režimy – teploty, časové programy a pravidlá. Režimy je možné nastavovať po jednotlivých zónach, ale aj hromadne podľa blokov, poschodí alebo vlastných filtrov. Každá zóna sa riadi podľa účelu a skutočného využitia (vyučovanie, kancelárska prevádzka, ubytovanie, voľnočasové priestory). Tým sa zabráni prekurovaniu prázdnych miestností a naopak sa zabezpečí požadovaný komfort tam, kde sú ľudia.

Pre koho je systém IQRC určený

IQRC je profesionálne riešenie pre facility manažérov, majiteľov objektov, samosprávy, správcov budov a servisných technikov. V reálnom čase zobrazuje stav zón (teploty miestností, teploty vykurovacích telies, CO₂, polohu ventilov) naprieč budovami a lokalitami. Z cloudu je možné diagnostikovať, vyhodnocovať a okamžite meniť aktuálne stavy v budove bez nutnosti fyzickej návštevy. To skracuje reakčný čas, znižuje počet výjazdov a odhaľuje príčinu, nie iba následok poruchy.

Analytika pomocou grafov a telemetrických dát

Vďaka patentovanému meraniu teploty vykurovanej vody na vykurovacom telese termostatickou hlavicou je možné z analytických dát vyhodnocovať rôzne chybové stavy. V prehľadných grafoch, v ktorých sa definuje dĺžka obdobia, sa dajú veľmi rýchlo vyhodnotiť odchýlky od normálnych hodnôt.

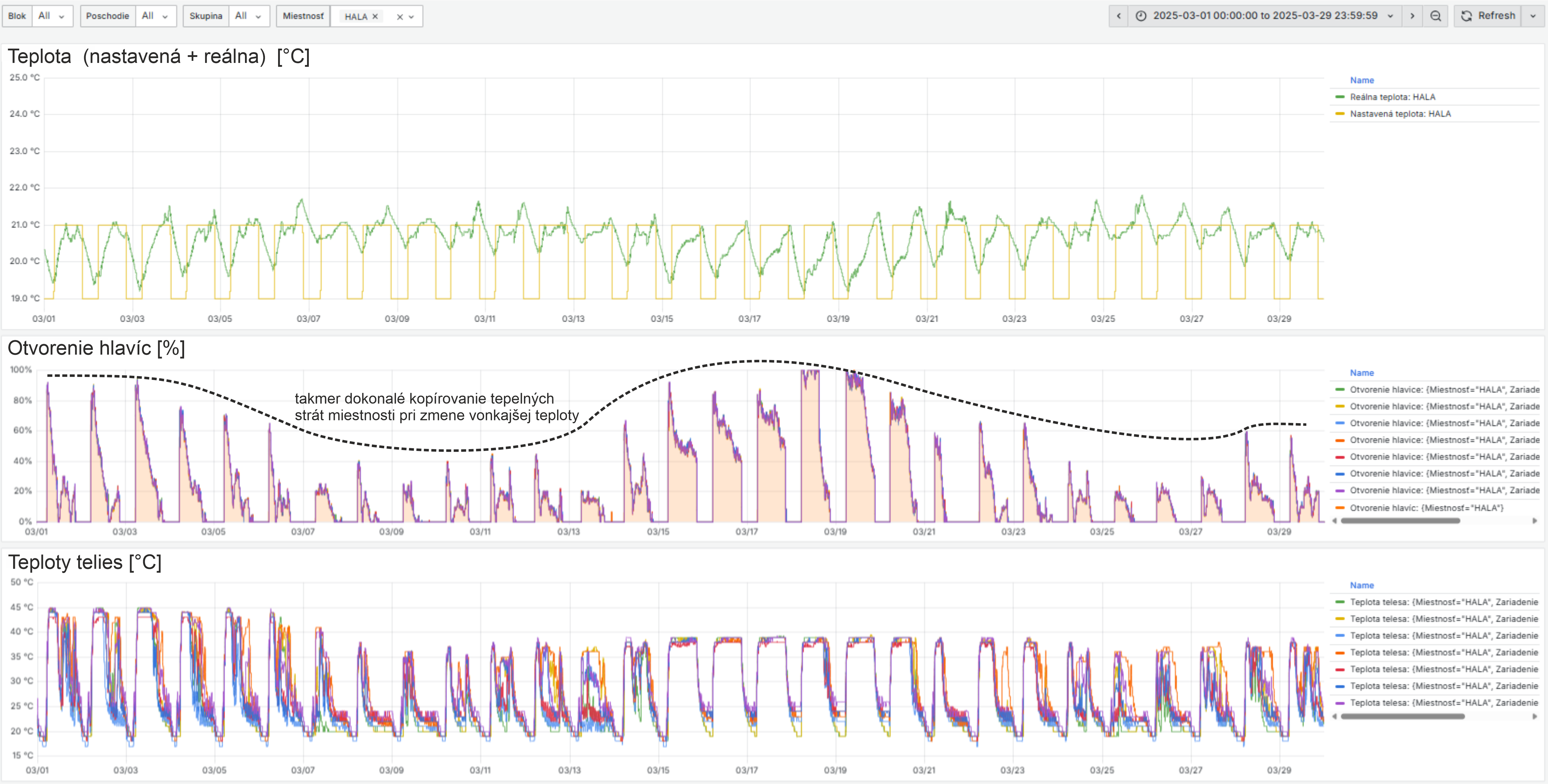

Graf1: Správna funkčnosť regulačného systému na prehľadnom mesačnom grafe

Odhalenie problémových technických zariadení

Koreláciou percenta otvorenia hlavice a teploty vykurovacieho telesa vie systém, prípadne používateľ, vyhodnotiť povolenú alebo odmontovanú hlavicu, zlý termostatický ventil či zavzdušnený radiátor. Porovnaním s aktuálnou teplotou dokáže systém rozpoznať nedokúrené miestnosti a príčinu nedokúrenia (nízka teplota vykurovacej vody, poddimenzované vykurovacie telesá, neefektívne vetranie). Na grafe 2 je vidieť, že teplota na jednom z radiátorov je aj napriek zatvorenej hlavici nemenná. To môže znamenať, že hlavica je na ventile povolená alebo je ventil poškodený a treba ho vymeniť. Na grafe 3 je príklad miestnosti, ktorú nie je možné vykúriť na komfortnú teplotu. Dôvodom môže byť nízka teplota vykurovacej vody alebo nesprávne navrhnuté výkony vykurovacích telies.

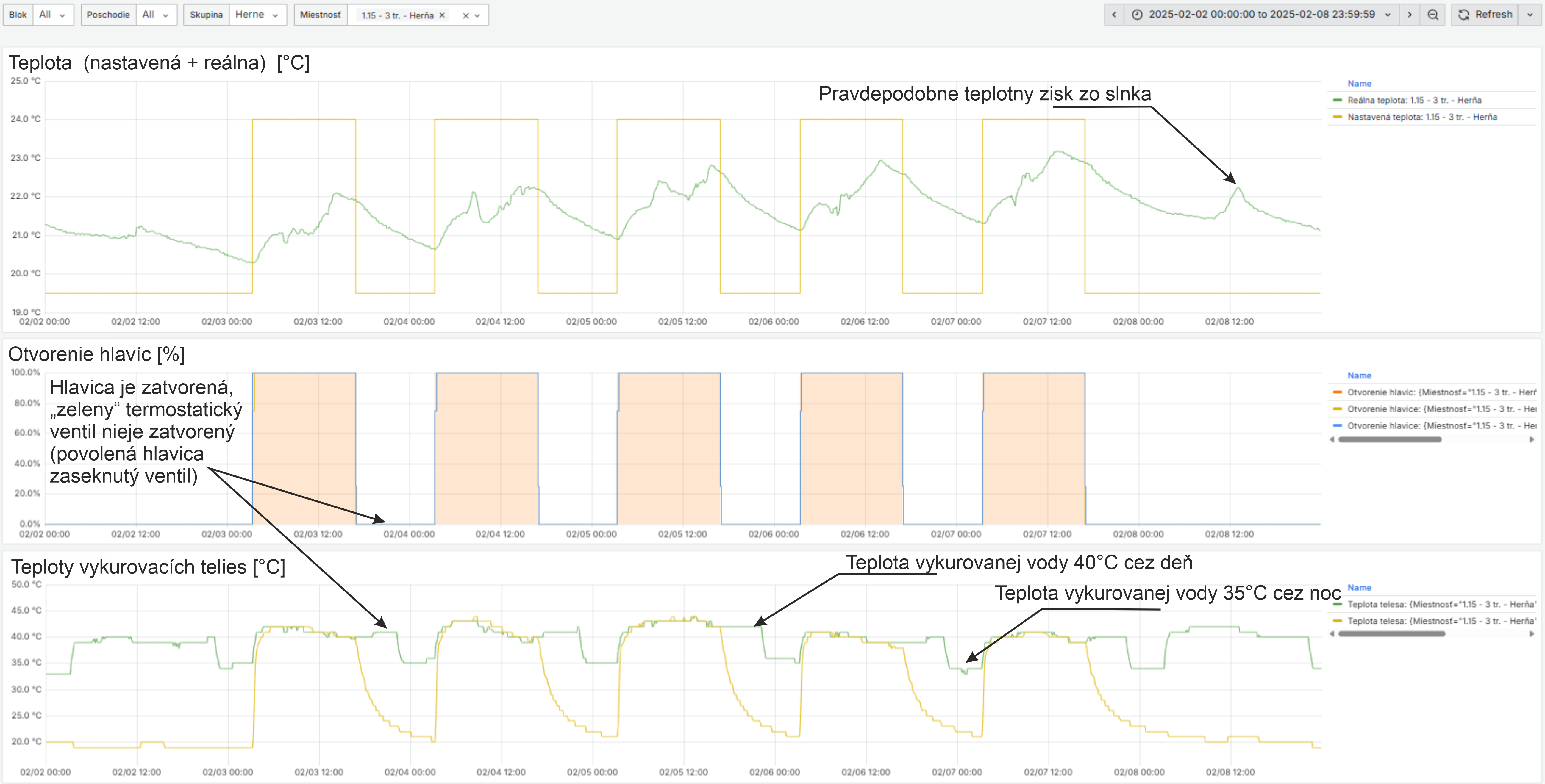

Graf 2: Vyhodnotenie problémového ventilu na základe zatvorenej hlavice a vysokej teploty nameranej na vykurovacom telese

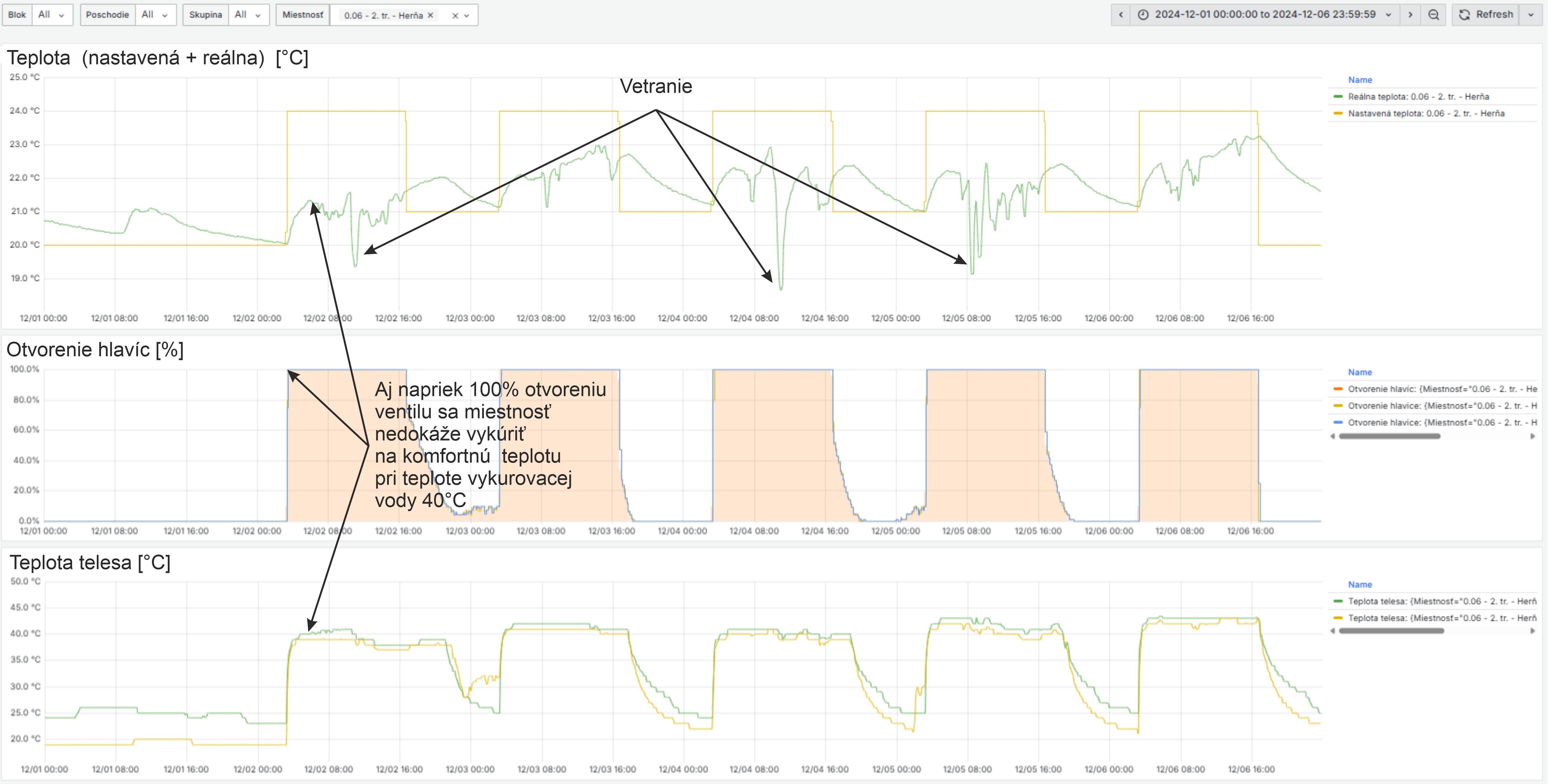

Graf 3: Nízka teplota vykurovacej vody resp. poddimenzovane výkonu vykurovacie telesa v miestnosti

Odhalenie nehospodárneho vetrania

Zabudnuté otvorené okno je častým problémom ktorý zvyšuje náklady na vykurovanie. Vďaka funkcii „virtuálny okenný kontakt“ je možné zamedziť tepelným stratám. Systém analýzou dát automaticky rozozná otvorené okno a uzavrie ventil radiátora. Tento stav môže byť oznámený aj automatickou notifikáciou ak sa okno do určitého času nezavrie. Stav zatvoreného ventilu však trvá len dovtedy, kým teplota neklesne pod rosný bod aby nedochádzalo k zvýšenej vlhkosti vo vnútorných priestoroch.

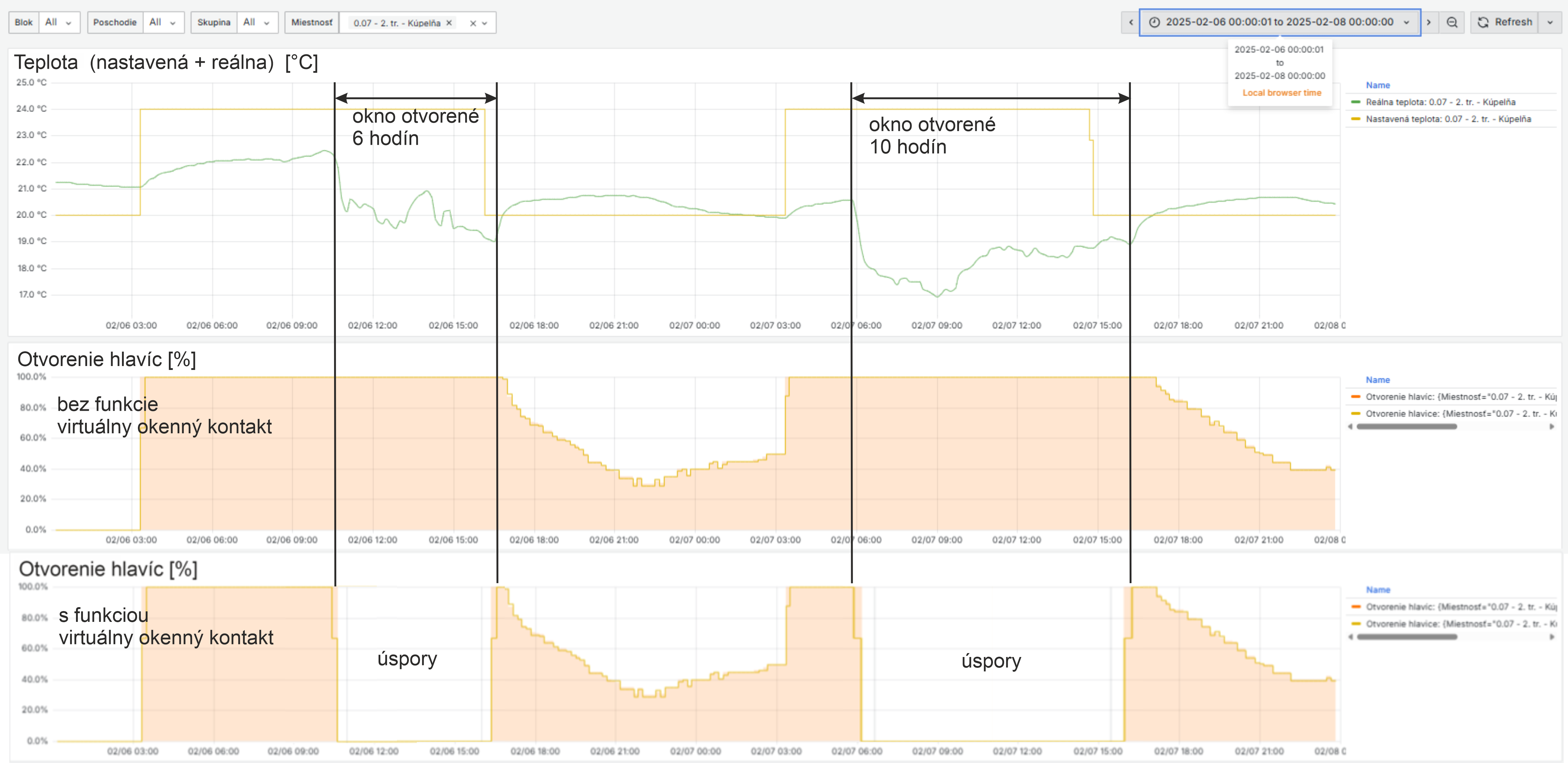

Graf 4: Nehospodárne vetranie v kúpeľni (porovnanie s funkciou VOK a bez VOK)

Ďalšie stavy ktoré systém dokáže analyzovať a vyhodnocovať

Vďaka dostatočnému množstvu dát je možné vyhodnocovať rôzne stavy v priestore aj vo vykurovacom systéme. Detailný popis a analýza týchto stavov by zabrala veľa priestoru, preto prinášame zoznam tých najpodstatnejších:

• Nedokúrené – prekúrené miestnosti
• Detekcia otvoreného okna
• Detekcia rosného bodu
• Detekcia povolenej bezdrôtovej hlavice
• Detekcia odmontovanej bezdrôtovej hlavice
• Detekcia zavzdušneného radiátora
• Detekcia zaseknutého / nefunkčného termostatického ventilu
• Detekcia neefektívne vykurovaných miestností ( na základe koncentrácie CO₂ a teploty )
• Detekcia neželaného dokurovania elektrickými spotrebičmi
• Prekročenie maximálnej povolenej úrovne CO₂
• Hodnoty relatívnej vlhkosti mimo odporúčaný limit ( min- max)
• Slabé batérie bezdrôtových prvkov
• Výpadky napájania elektrickej siete

Automatické notifikácie

Pri odchýlkach alebo poruchách systém generuje automatické notifikácie (napr. e‑mail). Dokáže vyhodnotiť rôzne stavy popísané vyššie . Notifikácie sú plne konfigurovateľné podľa závažnosti, tak, aby neboli príliš časté.

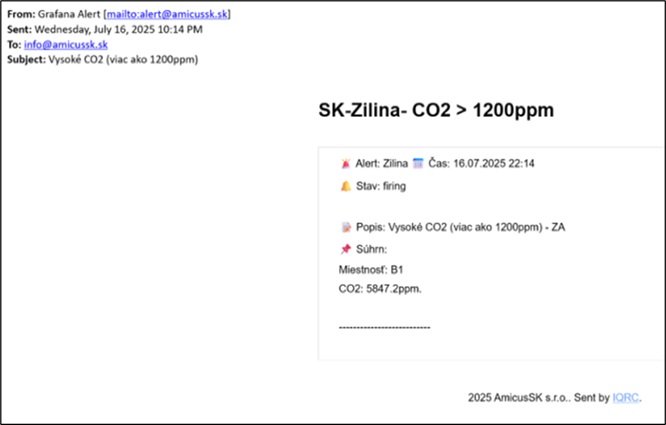

Obr.2: Príklad notifikačného emailu

Správa používateľov, úrovní a priraďovanie zón

Administrátor inštalácie je najvyššou úrovňou správy systému, spravuje všetky zóny a všetkých používateľov vrátane administrátorov skupiny. Administrátor skupiny spravuje viacero koncových používateľov, ktorí môžu byť zaradení do skupín. Správa zahŕňa aj vytvorenie a zrušenie koncového používateľa. Koncový používateľ má prístup iba k zobrazeniu virtuálneho termostatu v jemu pridelených zónach, aby si vedel nastavovať regulátor vo svojej miestnosti (napr. študent na izbe ŠD, hotelový hosť, prenajímateľ objektu, majiteľ bytu).  Skupina predstavuje zoskupenie viacerých koncových používateľov a množiny miestností, napr. jedna firma v business centre, v rámci školy to môžu byť učebne, kabinety, laboratóriá a pod.

Nová webová aplikácia

Nová webová aplikácia IQRC prináša rýchlejšie a prehľadnejšie ovládanie a podporuje prácu na PC, tablete aj smartfóne. Ponúka prehľadné informácie a možnosti konfigurácie, zobrazenia a filtrovania miestností. Filtrovanie a hromadné nastavenie zón je jednou zo silných stránok tejto aplikácie. Filtrovať je možné miestnosti nielen podľa priradenia do bloku či poschodia, ale ja na podľa názvu miestnosti, aktívneho programu či podľa zásahu užívateľa do regulácie. Veľmi prínosnou funkciou je dynamické parametrické filtrovanie na základe teploty a koncentrácie CO2, kde si takto vieme vyfiltrovať miestnosti s vysokou teplotou a nízkou koncentráciou CO2, čo sú potenciálne prázdne miestnosti vykurované na komfortnú teplotu. Následne pre skupinu filtrovaných miestností je možné aplikovať zmeny pre všetky zóny súčasne.

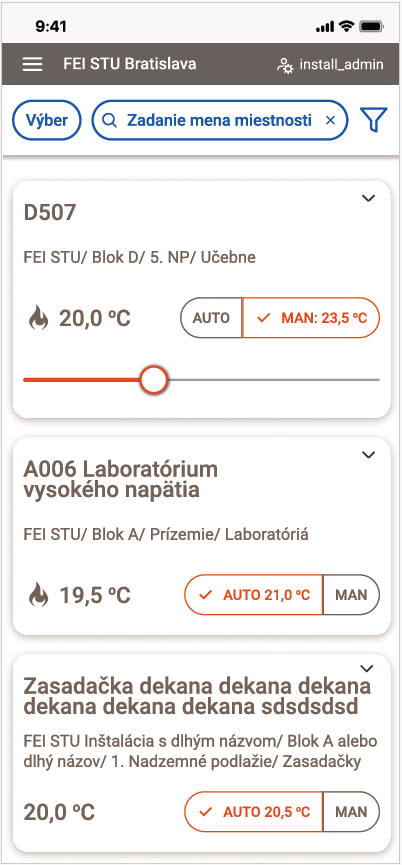

Obr.3: Zobrazenie virtuálneho termostatu

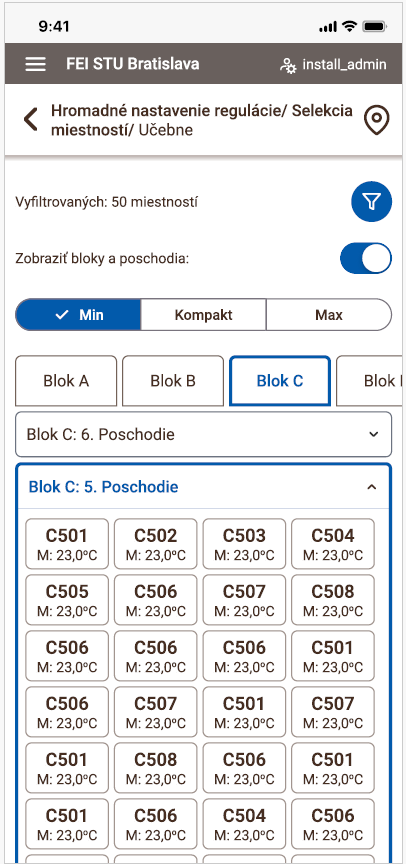

Obr.4: Hromadný výber miestností

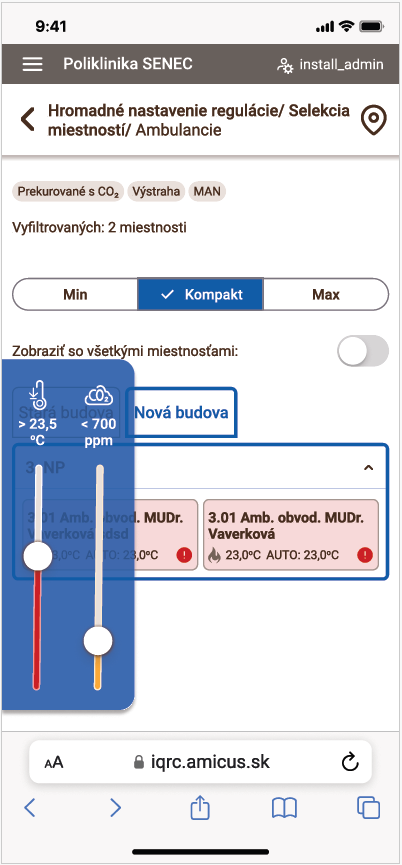

Obr.5: Filter prekurovaných prázdnych miestnosti

Zhrnutie

IQRC je cloudová, profesionálna zónová regulácia navrhnutá pre reálne potreby správcov budov. Znižuje spotrebu, stráži komfort, zvyšuje kvalitu vnútorného prostredia a na diaľku monitoruje aj odhaľuje chyby. Vďaka automatickým notifikáciám, správe používateľov a zón, hĺbkovej diagnostike prináša úspory, poriadok v dátach a rýchle rozhodovanie čo prináša komfort v riadení a výrazné úspory.
